Solarmodul 20 Wp 18 V mono - 355x360x25 mm

Artikel-Nr.: 130106
29,95 €

Alle Preisangaben inkl. MwSt. zzgl. Versandkosten

25,17 €

Inkl. 0% MwSt. zzgl. Versandkosten bei Bestellung nach §12 Abs. 3 UStG

Mehrwertsteuerfrei bestellen nach §12 Abs. 3 UStG
Sie bestellen als Privatperson? Dann sparen Sie jetzt 19 % MwSt. beim Kauf dieses Artikels!
Wie das funktioniert erfahren Sie hier.

Auf Lager - sofort verfügbar.

Einen Moment Ihr Versandzeitpunkt wird berechnet...
Versandkostenfrei ab 50 Euro*
Innerhalb Deutschlands
30 Tage Rückgabefrist
Problemlose und kostenfreie Rücksendung
Kauf auf Rechnung
Bequem und sicher bezahlen ohne Risiko
Beschreibung
Produkthighlights:

  • Für kleine Insel-Solaranlagen mit PWM-Laderegler und Direktbetrieb von Gleichstromgeräten
  • Massiver Alurahmen von vorne verschraubbar
  • Bis max. 15,65% Wirkungsgrad
  • Durchschnittlicher Energieertrag im Sommer: 80 Wh pro Tag
  • Hochwertige monokristalline Solarzellen
  • Platzsparend und hocheffizient durch Dachschindeltechnologie
  • Mehr Leistung als herkömmliche Solarmodule bei gleicher Größe
  • Gleichbleibende Qualität durch nahezu vollautomatische Fertigung
  • Anschluss über 1 m langes 2-adriges Kabel
  • Umlaufender 25 mm hoher Alurahmen natur (silber) eloxiert
  • Inklusive Sperrdiode
  • Hageltest nach ICE 61215

Maximale Leistung bei kleinen Abmessungen!

Dank neuartiger platzsparender Dachschindeltechnologie und monokristalline Solarzellen erhalten wir hier technisch hervorragende Solarmodule. Da die einzelnen Solarzellen effektiv übereinander gelegt sind, spart man sich den Platz bei der Reihenschaltung zwischen den einzelnen Zellen. Dieser wird benötigt, um die Verbindungsleitungen von Zelle zu Zelle zu verlegen. Mit einer Länge von nur 35,5 cm und einer Breite von 36 cm ist es auch bei kleinen Platzverhältnissen möglich leistungsfähige Solarmodule einzusetzen.

Teilabschattung? Weniger anfällig!

Bei diesen Klein-Solarmodulen sind die einzelnen Zellen in Dachschindeltechnik zwar hintereinander (in Reihe) geschaltet, jedoch durch die schmale und längliche Ausführung der Zellen ist das Solarmodul weniger anfällig auf Teilabschattung als herkömmliche Solarmodule mit kleinen Zellen.

Für kleine Solar-Inselanlagen mit PWM-Laderegler!

Durch die Ausgangsspannung von 18,3 V im MPPT-Bereich des Solarmoduls eignet es sich hervorragend zum Einsatz mit PWM-Ladereglern. Sie erhalten Sie dadurch ein optimales Team in allen Betriebszuständen mit maximal möglicher Energiegewinnung!

Anschlussleitungen mit offenen Kabelenden!

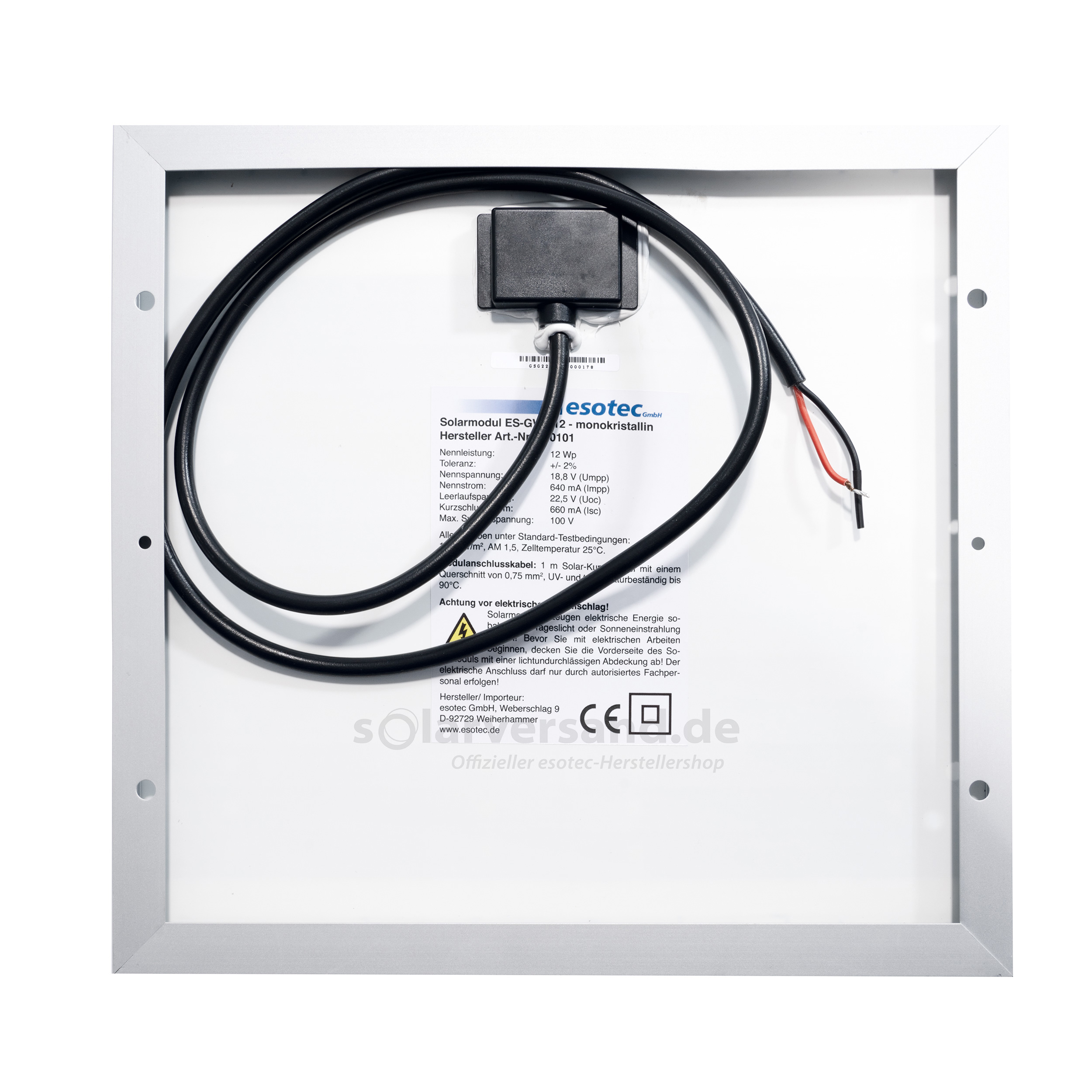

Das Solarmodul hat rückseitig eine 2-polige 1 m lange Anschlussleitung mit offenen Kabelenden. Dadurch ist es universal verwendbar!

Alurahmen von vorne montierbar!

Der umlaufende Aluminiumrahmen kann leicht von vorne verschraubt werden. Zur Montage sind insgesamt 6 Bohrungen mit einem Durchmesser von 5,5 mm vorhanden. Dies ermöglicht eine schnelle Montage des Solarmoduls ohne aufwändige Unterkonstruktion!

Die Module haben einen umlaufenden 25 mm hohen silbernen Alurahmen. Die Vorderseite ist mit gehärtetem Glas und die Rückseite in einer weißen EVA-Folie ausgestattet.

Die Solarmodul ist mit einer Sperrdiode ausgerüstet, somit ist eine Parallelschaltung mehrerer Solarmodule ohne zusätzlichen Einsatz einer Sperrdiode möglich!

Technische Daten
Technische Daten Nennleistung: 20 Wp +/- 2% Inkl. Sperrdiode 3 Strings...
  • Nennleistung: 20 Wp +/- 2%
  • Inkl. Sperrdiode
  • 3 Strings (Stränge)
  • Nennspannung: 18,3 V (Umpp)
  • Nennstrom: 1,1 A (Impp)
  • Leerlaufspannung: 21,8 V (Uoc)
  • Kurzschlussstrom: 1,2 A (Isc)
  • Wirkungsgrad: 15,65%
  • Max. Systemspannung: 100 V
  • Anschlussleitung: 2-poliges Kabel 2 x 0,75 qmm Querschnitt, UV und temperaturbeständig bis +90°C
  • Anschluss: Offenen Kabelenden
  • Temperaturbereich: -40°C bis +85°C
  • Hageltest nach ICE 61215, Hagelkörner mit 25 mm Durchmesser mit einer Geschwindigkeit von 23 m/s auf 11 unterschiedliche Auschlagstellen des Solarmoduls
  • Abmessungen (L x B x T): 360 x 355 x 25 mm
  • Gewicht: ca. 1,54 kg

Alle Angaben unter Standard-Testbedingungen: 1000 W/m2, AM: 1,5 Zelltemperatur: 25 °C
Abmessungen
Zubehör & Ersatzteile
Zubehörliste hier aufklappen
Artikel Preis Kaufen
Solar PWM-Laderegler 12/24V - 340/680 Wp [sofort verfügbar]
24,95 €
esotec GmbH
Solar PWM-Laderegler 12/24V - 340/680 Wp esotec GmbH

Produkthighlights:

  • Maximale PV-Eingangsleistung: 12 V: max. 340 Wp, 24 V: Max. 680 Wp
  • Max. 20 A Ladestrom und 20 A Laststrom
  • Ladung nach PWM-Verfahren
  • Automatische 12/ 24 V-Umschaltung
  • Fehlercodeanzeige im LCD-Display
  • Unterschiedliche Betriebsmodi für angeschlossenen Verbraucher wählbar (siehe Anleitung)
  • Geeigneter Akkutyp: FLD (Blei-Säure-Akku), SEL (Gasdichter Blei-Akku bzw. AGM-Blei-Akku), GEL (Blei-Gel-Akku) oder LI (Lithium-Akku)
  • Inkl. USB Ladebuchse
  • LCD-Anzeige

Der PWM-Solarladeregler ist für kleine und mittlere Solaranlagen im Privatbereich z.B. für ein Gartenhaus, Werkzeugschuppen oder einen Carport bestimmt.

Es können Akkus mit einer Nennspannung von 12 oder 24 V angeschlossen werden. Als Energiespeicher sind übliche Solar-Bleiakkus (AGM oder ähnliche versiegelte Bauformen, Blei-Gel, Blei-Säure) und auch Solar-Lithium-Akkus geeignet. Der verwendete Akkutyp muss direkt nach der Erstinbetriebnahme im Einstellmenü des Ladereglers entsprechend programmiert werden.

Als Besonderheit verfügt der Solarladeregler über einen USB-Ladeausgang, der beispielsweise für das Aufladen eines Mobilgeräts (Smartphone usw.) genutzt werden kann. Der Ausgang kann in unterschiedlichen Modi betrieben werden.

Ein übersichtliches LCD-Diaplay gibt Information über die wichtigsten Parameter Ihrer Solaranlage. Im Fehlerfall helfen Fehlercodes in der Anzeige zum Beheben von Störungen in Ihrer Solaranlage!

--------------------

TIPP: Was ist der Unterschied zwischen einem PWM (Puls-Weiten-Modulation) und einem MPPT (Maximum-Power-Point) Laderegler?

Der PWM-Laderegler stellt prinzipiell eine Direktverbindung zwischen dem PV-Generator (Solarmodul) und des angeschlossenen Akkus her. Die Spannung des Solarmoduls ist geringfügig höher als die Akkuspannung (z. B. bei einem 36-zelligen Solarmodul ca. 17 - 18 V). Als Ergebnis wird die Spannung des PV-Generators (Solarmodul) auf die Spannung des Akkus heruntergezogen und der Ladestrom des Akkus entspricht dem Strom des PV-Generators (Solarmodul) .

Der MPPT-Laderegler wird dann eingesetzt, wenn die Spannung des Solarmoduls viel höher als die Spannung des angeschlossenen Akkus ist. Das Maximum Power Point Tracking verfügt über eine indirekte Verbindung zwischen dem PV-Generator (Solarmodul) und des Solarakkus. Die indirekte Verbindung umfasst einen DC/DC-Spannungswandler, der überschüssige PV-Spannung in zusätzlichen Strom mit niedrigerer Spannung umwandeln kann, ohne dass dabei Leistung verloren geht. Somit erhält man eine um ca. 20% höhere Effizienz gegenüber PWM-Ladereglern. MPPT-Steuerungen tun dies über einen adaptiven Algorithmus, der dem Punkt maximaler Leistung des PV-Generators folgt und dann die Eingangsspannung so anpasst, dass die effizienteste Energiemenge für das System gewonnen wird.

Da aber MPPT-Laderegler teurer sind als die PWM-Laderegler rechnen sich diese nur in größeren Solaranlagen und bei Verwendung von Solarmodulen mit höherer Spannung.

--------------------


​Technische Daten

  • Systemspannung 12/ 24 VDC
  • Maximale PV-Eingangsleistung: Bei 12 V: max. 340 Wp, bei 24 V: Max. 680 Wp
  • Max. Ladestrom: 20 A
  • Max. Laststrom für Verbraucher: 20 A
  • Geeigneter Akkutyp: FLD (Blei-Säure-Akku), SEL (Gasdichter Blei-Akku bzw. AGM-Blei-Akku), GEL (Blei-Gel-Akku) oder LI (Lithium-Akku)
  • Leerlaufstromaufnahme: Bei 12 V: ca. 8 mA, bei 24 V: ca. 12 mA
  • Max. PV-Eingangsspannung: <55 VDC
  • Equalize-Ladespannung: Siehe Bedienungsanleitung
  • Erhaltungsspannung bei Boost-Ladung: Je nach Akkutyp unterschiedlich, siehe Bedienungsanleitung!
  • Spannung für Tiefentladeschutz: Je nach Akkutyp unterschiedlich, siehe Bedienungsanleitung!
  • Erholungsspannung bei Tiefenladung: Je nach Akkutyp unterschiedlich, siehe Bedienungsanleitung!
  • USB-Ausgang: 5 VDC/ max. 1 A
  • Umgebungstemperatur: -25°C bis +65°C
  • Umgebungsluftfeuchte: <80% relativ, nicht kondensierend
  • Betriebshöhe: <= 3000 m über NN
  • IP-Schutzgrad: IP 30
  • Abmessungen (B x H x T): 122 x 70 x 34,5 mm
  • Gewicht: ca. 200 g
Hinweis: Genaue Infomationen zu diesem Laderegler finden Sie in der Anleitung zum Produkt. Diese können Sie sich unter "Anleitungen und Downloads" bequem herunterladen!
(Produktansicht öffnen)

Solar PWM-Laderegler 12V/10A [sofort verfügbar]
19,95 €
esotec pro Serie
Solar PWM-Laderegler 12V/10A esotec pro Serie Produkthighlights:

  • Max. 10 A Lade- oder Laststrom
  • Für 12 V Säure- oder AGM Gel Akkus umschaltbar
  • Day2day Modus enthalten für den Betrieb von Außenbeleuchtungen
  • Inkl. USB Ladebuchse
  • LED-Anzeige

Optimal für den Aufbau von kleinen Solaranlagen mit ein oder zwei Solarmodulen. Übersichtlich durch LED Anzeige. Somit sind schnell die aktuellen Betriebszustände der Anlage überschaubar. Der Laderegler ist zur Ladung von AGM-Gel-Akkus voreingestellt, kann aber auf Säureakkus umgestellt werden. Zusätzlich sind 2 Betriebsarten möglich. Geeignet für den normalen Betrieb als Laderegler (Systemmodus) oder im Day2(to)day Modus.

Dieser Modus ist zum Betrieb von Außenbeleuchtung geeignet. Bei Dunkelheit wird der Ausgang aktiviert und bei Helligkeit oder entladenem Akku wieder abgeschaltet. Über eine USB-Ladebuchse können bequem Mobiltelefone o. ä. geladen werden.

Der elektrische Anschluss des reglers erfolgt über 6 Anschlussklemmen für max. 4 mm2 Kabelquerschnitt. Ausführung im montagefreundlichen Kunststoffgehäuse.

Der PWM-Solarladeregler ist für kleine Solaranlagen im Privatbereich z.B. für ein Gartenhaus, Werkzeugschuppen einen Carport oder auch ein Wohnmobil bestimmt.

Es können Akkus mit einer Nennspannung von 12 oder 24 V angeschlossen werden. Als Energiespeicher sind übliche Solar-Bleiakkus (AGM oder ähnliche versiegelte Bauformen, Blei-Gel, Blei-Säure) und auch Solar-Lithium-Akkus geeignet. Der verwendete Akkutyp muss direkt nach der Erstinbetriebnahme im Einstellmenü des Ladereglers entsprechend programmiert werden.

Als Besonderheit verfügt der Solarladeregler über einen USB-Ladeausgang, der beispielsweise für das Aufladen eines Mobilgeräts (Smartphone usw.) genutzt werden kann.

--------------------

TIPP: Was ist der Unterschied zwischen einem PWM (Puls-Weiten-Modulation) und einem MPPT (Maximum-Power-Point) Laderegler?

Der PWM-Laderegler stellt prinzipiell eine Direktverbindung zwischen dem PV-Generator (Solarmodul) und des angeschlossenen Akkus her. Die Spannung des Solarmoduls ist geringfügig höher als die Akkuspannung (z. B. bei einem 36-zelligen Solarmodul ca. 17 V). Als Ergebnis wird die Spannung des PV-Generators (Solarmodul) auf die Spannung des Akkus heruntergezogen und der Ladestrom des Akkus entspricht dem Strom des PV-Generators (Solarmodul) .

Der MPPT-Laderegler wird dann eingesetzt, wenn die Spannung des Solarmoduls viel höher als die Spannung des angeschlossenen Akkus ist. Das Maximum Power Point Tracking verfügt über eine indirekte Verbindung zwischen dem PV-Generator (Solarmodul) und des Solarakkus. Die indirekte Verbindung umfasst einen DC/DC-Spannungswandler, der überschüssige PV-Spannung in zusätzlichen Strom mit niedrigerer Spannung umwandeln kann, ohne dass dabei Leistung verloren geht. Somit erhält man eine um ca. 20% höhere Effizienz gegenüber PWM-Ladereglern. MPPT-Steuerungen tun dies über einen adaptiven Algorithmus, der dem Punkt maximaler Leistung des PV-Generators folgt und dann die Eingangsspannung so anpasst, dass die effizienteste Energiemenge für das System gewonnen wird.

Da aber MPPT-Laderegler teurer sind als die PWM-Laderegler rechnen sich diese nur in größeren Solaranlagen und bei Verwendung von Solarmodulen mit höherer Spannung.

--------------------

Technische Daten:

  • Systemspannung: 12 VDC
  • Max. Lade- und Laststrom: 10 A
  • USB-Ladeanschluss: 5 V/ 1 A
  • Tiefentladespannung: 11 V
  • Rückschaltspannung: 12,5V
  • Betriebsarten: Systemmodus oder D2D-Modus
  • Akkutypen: 12 V AGM-Gel-Akkus (Werkseinstellung) oder Säureakkus
  • Eigenstromverbrauch: 4 mA
  • Umgebungstemperatur: -35°C bis +60°C
  • Schutzart: IP 22
  • Max. anschließbarer Leistungsquerschnitt: 4 mm2
  • Abmessungen (L x B x H): 125 x 65 x 33 mm
  • Gewicht: ca. 93 g
Hinweis: Genaue Infomationen zu diesem Laderegler finden Sie in der Anleitung zum Produkt. Diese können Sie sich unter "Anleitungen und Downloads" bequem herunterladen!
(Produktansicht öffnen)

Alle Preisangaben inkl. MwSt. zzgl. Versandkosten, ggfs. zzgl. Versandkosten
Produktbewertungen 1
Bewertungen lesen, schreiben und diskutieren...
Die aktuellste(n) 1 Kundenbewertung(en) für "Solarmodul 20 Wp 18 V mono - 355x360x25 mm"
Exzellent 5,0 / 5
Berechnet aus 1 Kundenrezensionen
  =  1 Bewertung(en)
05.11.2023

alles super

Wir nutzen Trusted Shops als unabhängigen Dienstleister für die Einholung von Bewertungen. Trusted Shops hat Maßnahmen getroffen, um sicherzustellen, dass es es sich um echte Bewertungen handelt. Mehr Informationen
Fragen & Antworten 1
Hier finden Sie weitere Fragen und Antworten
Produktanfrage
Ist ein Austausch mit dem Modul von dem Set 120005 möglich wenn ja welche Kabel benötige ich oder könnten sie mir ein Set wie 120005 zusammen Stellen nur mit einem AGM Solarakku Intact Block Power 12V 26 Ah ?

Nein, hier muss das gleiche Modul angebaut werden.
