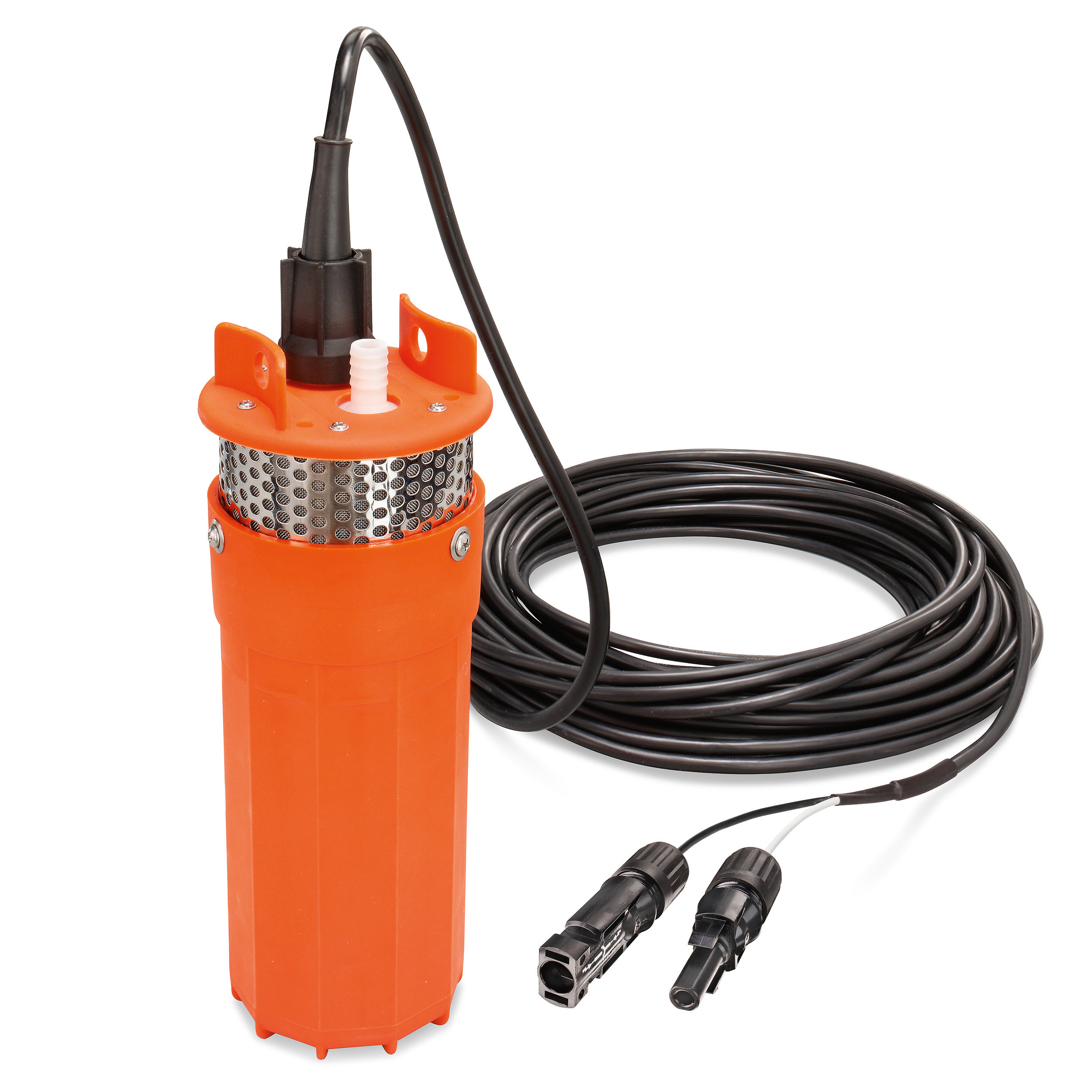

Kompaktes Kraftpaket für große Förderhöhen und extra langer Zuleitung von 12 Metern!

Wesentliche Feartures

• Direkt anschließbar an 36 zellige Solarmodule (18 V Nennspannung)
• Robuster Kollektor-Motorantrieb und Membranpumpe
• Edesltahl-Filtersieb schützt Pumpe vor Schmutz
• Förderhöhe bis max. 30 m (bis Oberkante Wasserfass)
• Förderleistung max. 440 l/h
• 12 m langes Anschlusskabel mit MC4 Steckverbindern

Die Brunnenpumpen eignen sich ideal zum Füllen von Wasserfässern bei denen eine große Förderhöhe überbrückt werden muss. Die Pumpen sind mit 2 unterschiedlichen Betriebsspannungen erhältlich. Die 12 V Version eignet sich zum Betrieb an einem 12 V Akku (z. B. in Solaranlagen). Die 18 V Version zum direkten Betrieb an Solarmodulen mit 36 Solarzellen und einer Nennspannung mit ca. 18 V.

Die 18 V Version wird mit MC4 Steckverbinder geliefert. Die ermöglicht einen optimalen und wetterfesten Anschluß an unsere Schindel-Solarmodule. Die 12 V Ausführung wird mit offenen Kabelenden geliefert.

Die Pumpen haben einen Durchmesser von ca. 10 cm und passen somit bereits in kleine Bohrlöcher.

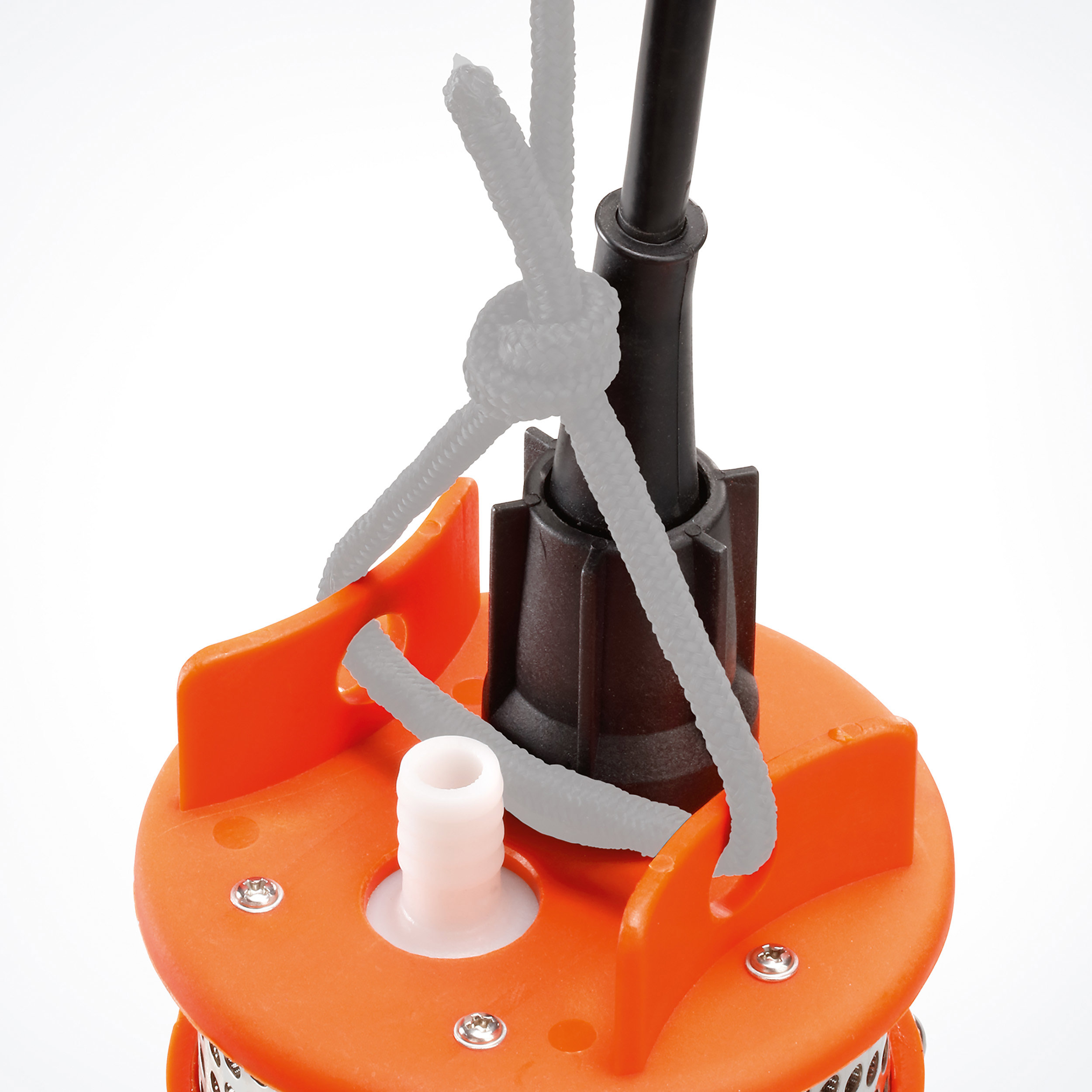

Über einen 1/2“ (Zoll) Schlauch kann das Wasser bis zu einer Tiefe von max. 30 m (bis Oberkante Wasserfass) gefördert werden. Der robuste Kollektor-Motorantrieb in Verbindung mit einer hochwertigen Membranpumpe gewährleisten einen zuverlässigen Langzeitbetrieb. Die Pumpe wird einfach über ein Seil (nicht im Lieferumfang) in das Bohrloch eingelassen. Sie ist in einem robusten Kunststoffgehäuse eingebaut. Ein mechanischer Edelstahl-Filter schützt die Membranpumpe vor zu großen Schutzpartikeln.

Beim Direktbetrieb wird eine Solarmodulleistung von 150 Wp empfohlen (siehe Set Artikel Nummer: 100820).

Technische Daten

• Betriebsspannung: 18 VDC
• Förderleistung: max. 360 l/h
• Betriebsdauer: ca. 1000 bis 1200 Std. bis Kollektorwechsel (kann über unsere Werkstatt erfolgen)
•  Förderhöhen (bis Oberkante Wasserfass): 6 m: ca. 440 l/h, 12 m: ca. 432 l/h, 18 m: ca. 413 l/h, 24 m: ca. 401 l/h, 30 m: ca. 390 l/h
• Leistungsaufnahme: Max. 96 W
• Stromaufnahme: ca. 5,5 A
• Trockenlaufschutz: Nein
• Schwimmerschalter: Nein
• Betriebslage: Senkrecht im Wasser hängend
• Schutzklasse: III
• Schutzart: IP 68
• Kabellänge: 12 m
• Schlauchanschluss: 12,5 mm (1/2“ Zoll)
• Abmessungen (D x H): 9,8 x 27 cm (bis Wasserabgang)
• Gewicht (ohne Kabel): ca. 2,6 kg
• Benötigtes Zubehör (nicht im Lieferumfang):
• Schlauchschelle für 1/2" (Zoll) Schlauch
• Seil in entsprechender Länge zum Herablassen der Pumpe
• Gartenschlauch 1/2" (Zoll) in entsprechender Länge

Zum Parallelverschalten von Solarmodulen in Solar-Insel und kleinen Netzeinspeiseanlagen

Praktischer Verteiler mit MC4 kompatiblen Steckverbindungen. Bitte beachten Sie bei der Dimensionierung die max. Strombelastbarkeit von 30 A! Dieser Verteiler ist nur zum Einsatz in Solar-Inselanlagen oder Balkon-Solaranlagen geeignet.

Hinweis: Stecker nicht unter Last ziehen!

• Max. Systemspannung: 1000 VDC
• Max Gesamtstrombelastung: 30 A
• Schutzart: IP 67
• Kontaktwiderstand: =<0,5 mOhm
• Temperaturbereich: -40°C bis +90°C
• Material: PPO (Polyphenylenether)/ XLPE
• Kabelquerschnitt: 4 qmm
• Kabellänge: ca. 19 cm
• Lieferung: Je ein Pluspol und Minuspolverteiler

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Hochwertiger Blei/Gel (Pb) Ersatzakku

Ein hochwertiger Akku ist die Grundbedingung für eine gut funktionierendes System. Der Akku ist ein Verschleissteil und muss daher in regelmäßigen Abständen (ungefähr alle 2-3 Jahre) getauscht werden.

Selbstverständlich kann der Akku am Ende seiner Lebensdauer durch einen neuen Akku aus unserem Ersatzteil-Sortiment ersetzt werden.

Viele Solarmodule haben aus Gründen des Spannungsverlustes keine Sperrdiode!

Dies schafft jedoch Probleme bei der Parallelschaltung mehrerer Solarmodule. Bei Teilabschattung würde ein Rückstrom des stärkeren zum schwächeren Solarmodul stattfinden und somit kostbare Solarenergie verschwendet werden oder die Anlage erst gar nicht funktionieren.

Durch den Einsatz dieses Zwischensteckers wird dies durch die eingebaute Sperrdiode verhindert! Der Zwischenstecker ist mit einem MC4-kompatiblen Stecker und -Buchse ausgeführt und fügt sich somit optimal in unser Solarmodulsortiment ein.

Hinweis: Stecker nicht unter Last ziehen! Bitte unbedingt max. Spannung und Strombelastbarkeit beachten!

• Max. Strombelastbarkeit: Isc 15 A
• Max. Spannung: Uoc 45 V
• Stecker und Buchse: MC4 kompatibel

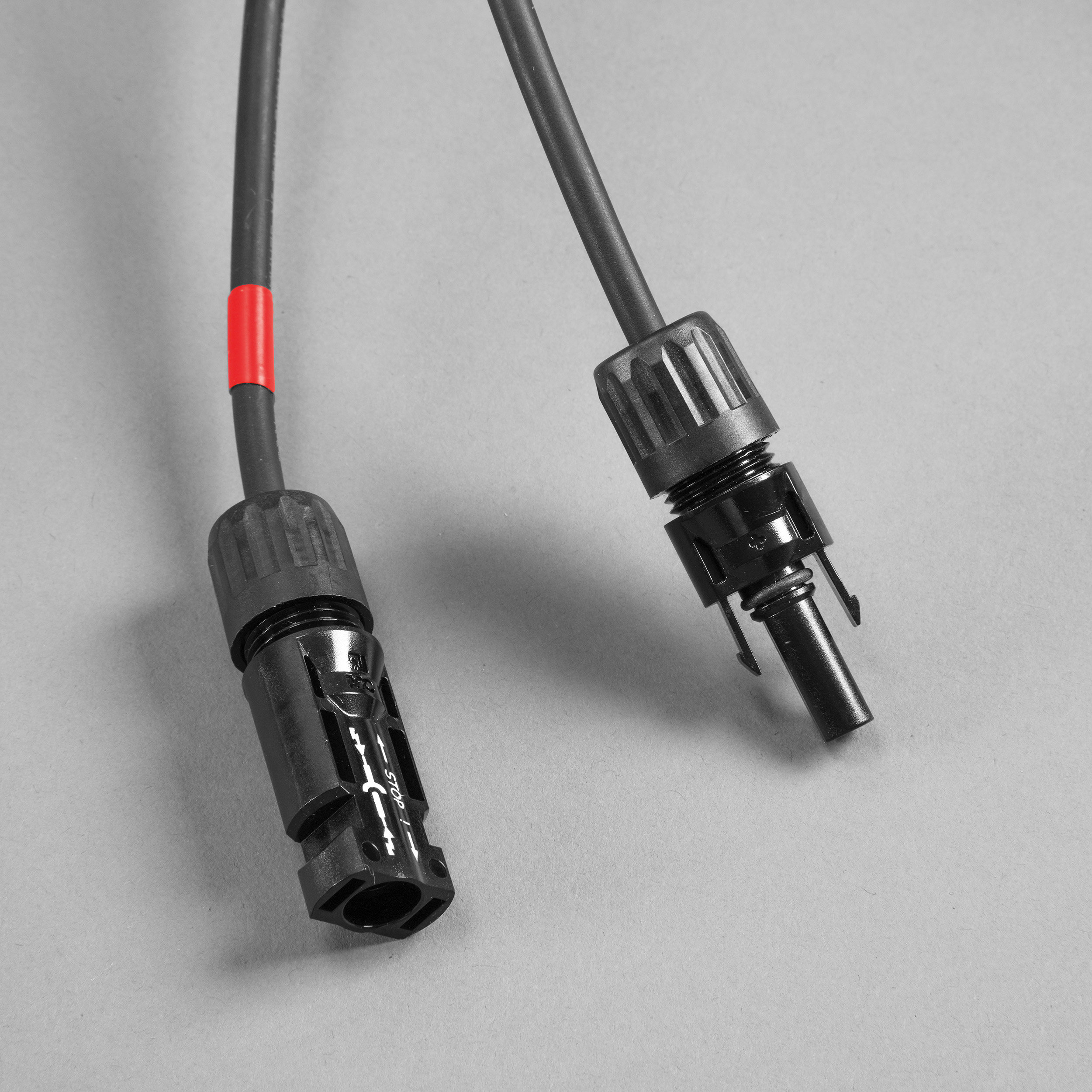

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

• Länge: 2 x 5 m
• Kabelquerschnitt: 4 mm²
• Kabel: UV- und witterungsbeständig
• Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

• Länge: 2 x 10 m
• Kabelquerschnitt: 4 mm²
• Kabel: UV- und witterungsbeständig
• Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.
