Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

• Länge: 2 x 5 m
• Kabelquerschnitt: 4 mm²
• Kabel: UV- und witterungsbeständig
• Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

• Länge: 2 x 10 m
• Kabelquerschnitt: 4 mm²
• Kabel: UV- und witterungsbeständig
• Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

In vielen Solaranwendungen ist es wichtig die Solarmodule sicher von der Last zu trennen. Mit unserem Trennschalter können Sie allpolig diese Aufgabe sicher ausführen. Halterung für Wandmontage im Lieferumfang. Anschluss über MC4 Steckverbindungen. MC4 Gegenstecker und Buchsen zum Anschluss Ihrer Solarleitungen im Lieferumfang enthalten.

Technische Daten:

• Max. Schaltleistungen: 300V/ 32 A, 500 V/ 32 A, 600 V/ 13 A und 1000 V/ 9 A
• Schutzart: IP66
• Umgebungstemperaturbereich: -40°C bis +85°C
• Kabellänge: ca. 15 cm
• Steckverbindung: MC4 Stecker und Buchsen
• Allpolige Abschaltung
• Abmessungen (B x H x T): 10,5 x 20 x 10 cm
• Gewicht: ca. 900 g

Der Pegelschalter dient zum Befüllen oder Entleeren von Wasserfässern. Er wird über ein 2 m langes PVC-Kabel und MC4-Steckverbindungen angeschlossen.

Technische Daten:

• Kabellänge: 2 m
• Kabelquerschnitt: 3 x 1 qmm
• Abmessungen (L x B x H): 13 x 8,1 x 4,3 cm
• Inklusive Gegengewicht am Kabel

Maximale Leistung bei kleinen Abmessungen!

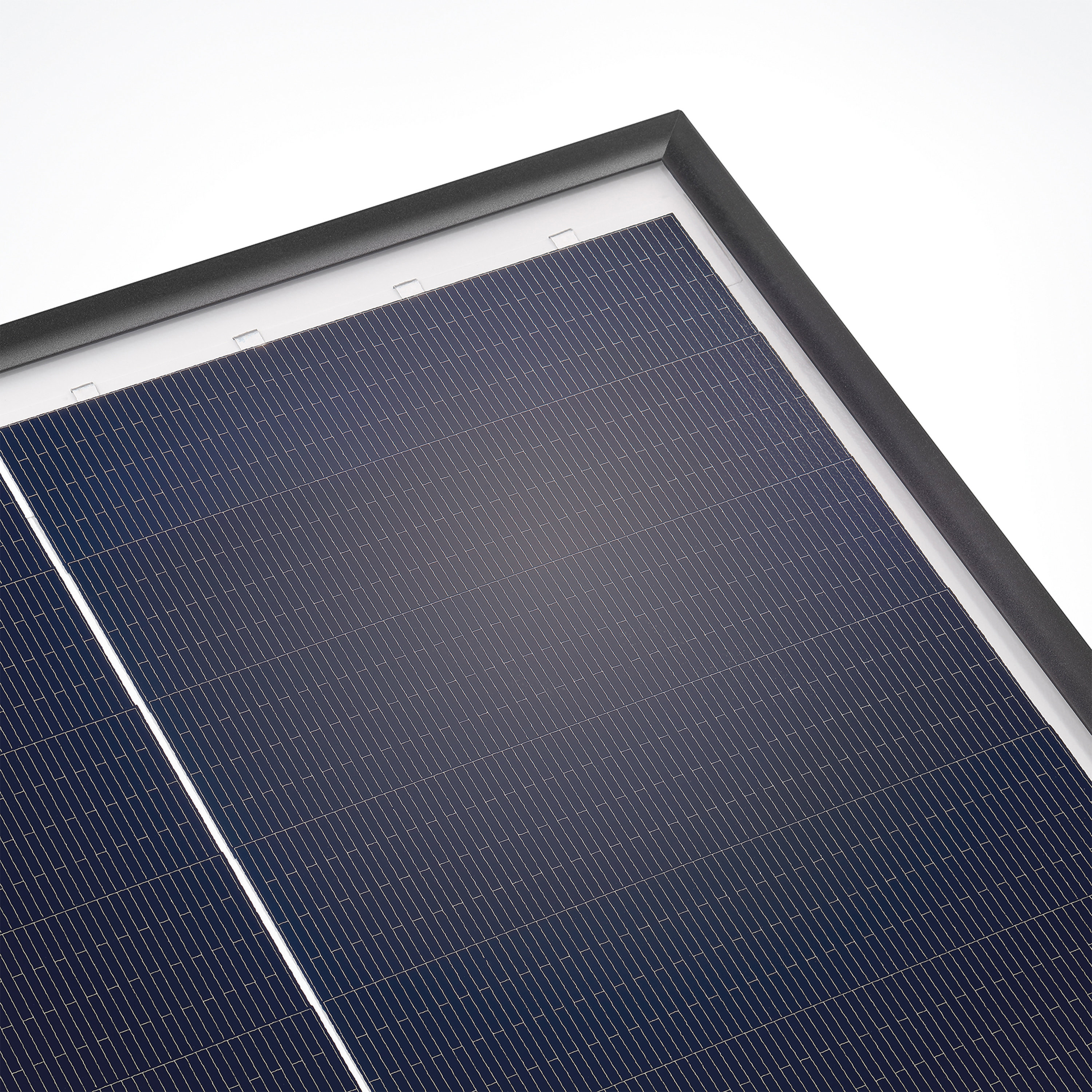

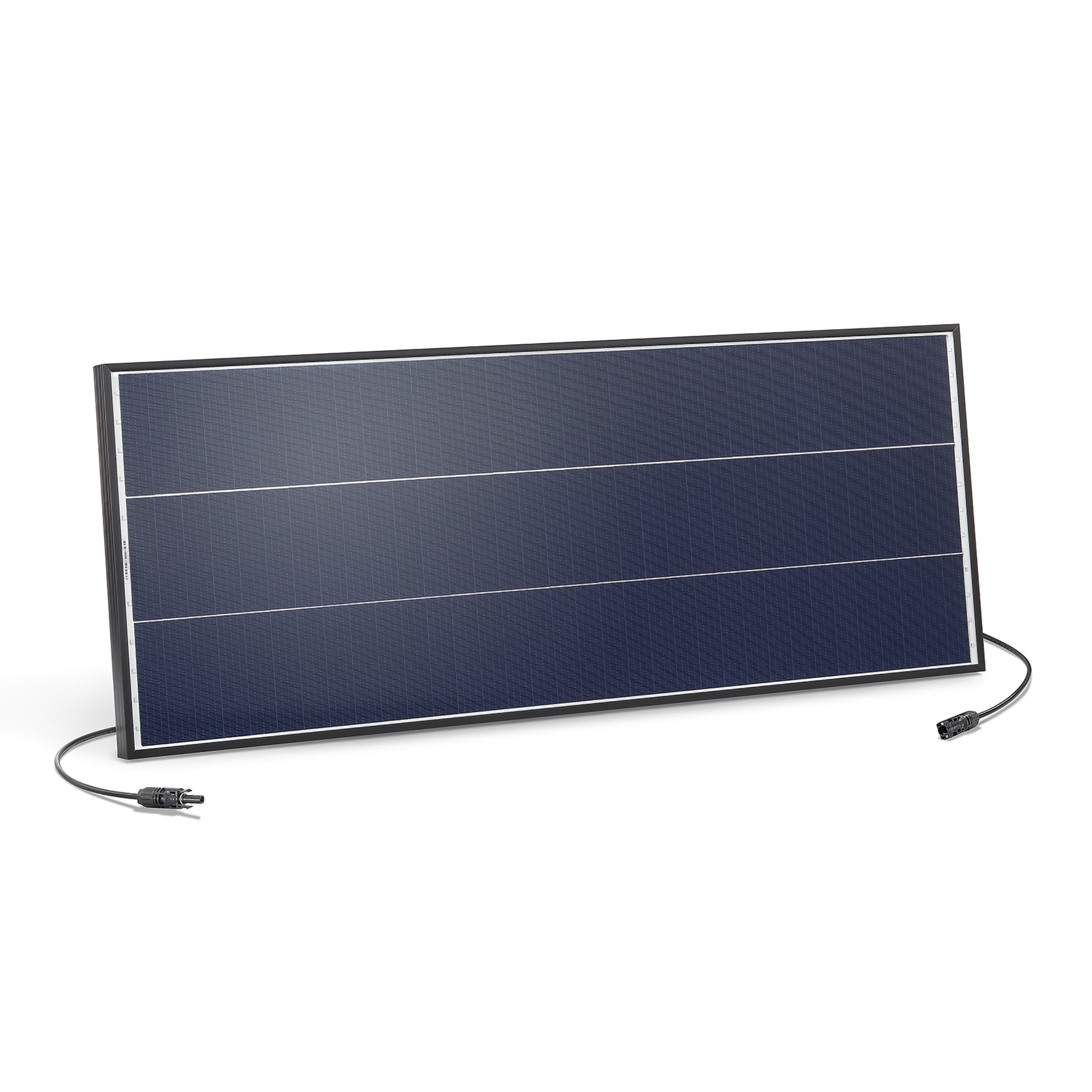

Dank neuartiger platzsparender Dachschindeltechnologie und monokristalline Solarzellen erhalten wir hier technisch hervorragende Solarmodule. Da die einzelnen Solarzellen effektiv übereinander gelegt sind, spart man sich den Platz bei der Reihenschaltung zwischen den einzelnen Zellen. Mit einer Länge von nur ca. 103 cm und einer Breite von 40,5 cm ist es auch bei kleinen Platzverhältnissen möglich leistungsfähige Solarmodule einzusetzen.

Teilabschattung? Kein Problem!

In vielen Solarmodulen sind alle Solarzellen hintereinander (in Reihe) geschaltet. Wird nun ein Bereich des Solarmoduls teilabgeschattet führt dies bis zum Ausfall des Solarmoduls. Unsere Solarmodule mit Dachschindeltechnologie sind in einzelne Stränge (Strings) unterteilt. Die Leistung des Solarmoduls teilt sich auf diese Stränge auf. Sollte nun ein Strang abgeschattet sein, dann produzieren die verbleibenden Stränge noch die volle Leistung und das Solarmodul ist noch in der Lage Energie zuliefern. Es fällt nur der einzelne Strang aus. Somit bedeutet eine Teilabschattung keinen Totalausfall des Solarmoduls, sondern lediglich eine Leistungsreduzierung. Dieses Solarmodul ist mit 3 parallelen Strängen und 2 Bypass Dioden ausgeführt.

Für Solar-Inselanlagen mit PWM-Laderegler!

Durch die Ausgangsspannung von 18,2 V im MPPT-Bereich des Solarmoduls eignet es sich hervorragend zum Einsatz mit PWM-Ladereglern. Besonders bei Teilabschattung arbeitet das Solarmodul noch mit voller Ausgangsspannung! In Verbindung mit einem PWM-Laderegler erhalten Sie dadurch ein optimales Team in allen Betriebszuständen mit maximal möglicher Energiegewinnung!

Anschlussleitungen mit MC4 kompatiblen Stecksystem

Am Ende der Anschlussleitungen ist je ein MC4 kompatibler Stecker und Buchse vorhanden. Dies ermöglicht es Ihnen auf einfache Art und Weise (Plug and Play) Ihre Solaranlage mit unserem Zubehör aufzubauen und je nach Wunsch zu erweitern!

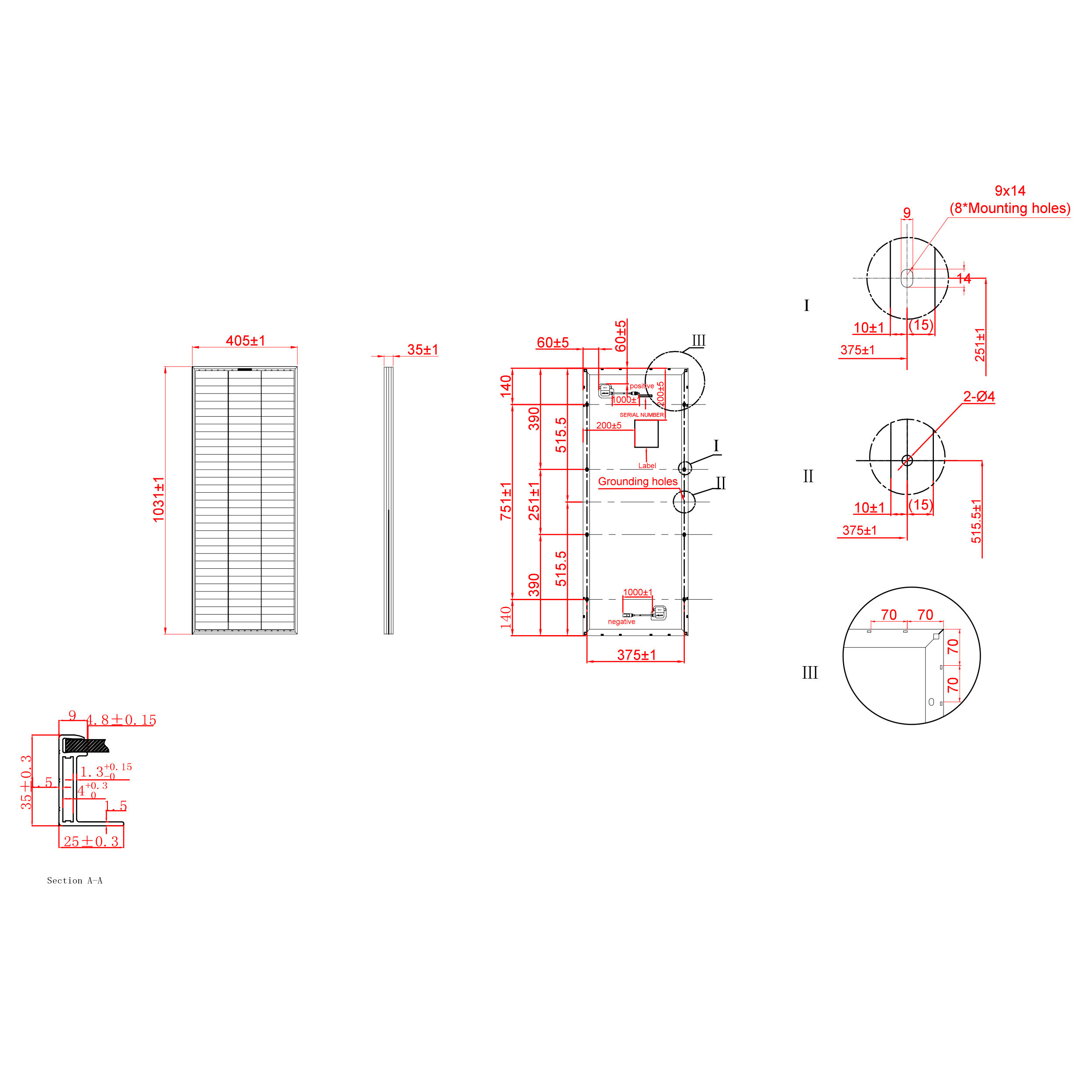

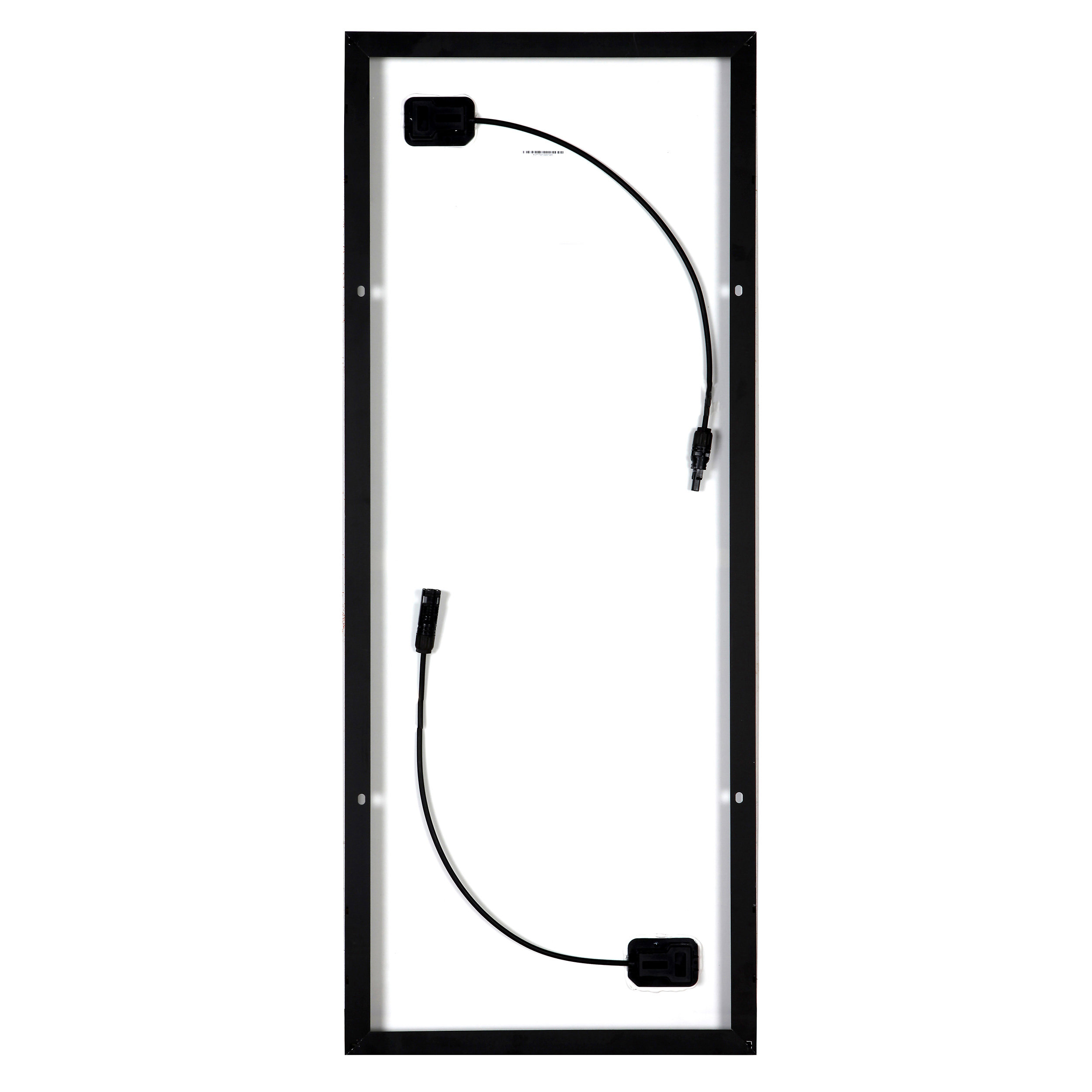

Die Module haben einen umlaufenden 35 mm hohen schwarzen Alurahmen. Die Vorderseite ist mit gehärtetem Glas und die Rückseite in einer weißen EVA-Folie ausgestattet. Als Anschluss dienen zwei je 1 m lange Leitungen mit 4 qmm Querschnitt und MC4 kompatiblen Steckverbindern.
