Solar PWM-Lederegler 12/24 V - 30A

Artikel-Nr.: 140006

33,57 €

-11% UVP: 37,77 € ?

Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.
Datenschutz
Ich habe die Datenschutzbestimmungen zur Kenntnis genommen, die AGB gelesen und bin mit ihnen einverstanden.
Produktbeschreibung
  • Max. 30 A Ladestrom und 30 A Laststrom
  • Automatische 12/ 24 V Akkuerkennung
  • 4 Stufen Ladung
  • Externer Temperaturfühler mit Temperaturkompensation
  • Max. 30 A Lade- oder Laststrom
  • Für Säure-, AGM-oder Gel Akkus
  • Inkl. 2 x USB Ladebuchsen
  • Vollautomatische elektronische Schutzfunktion

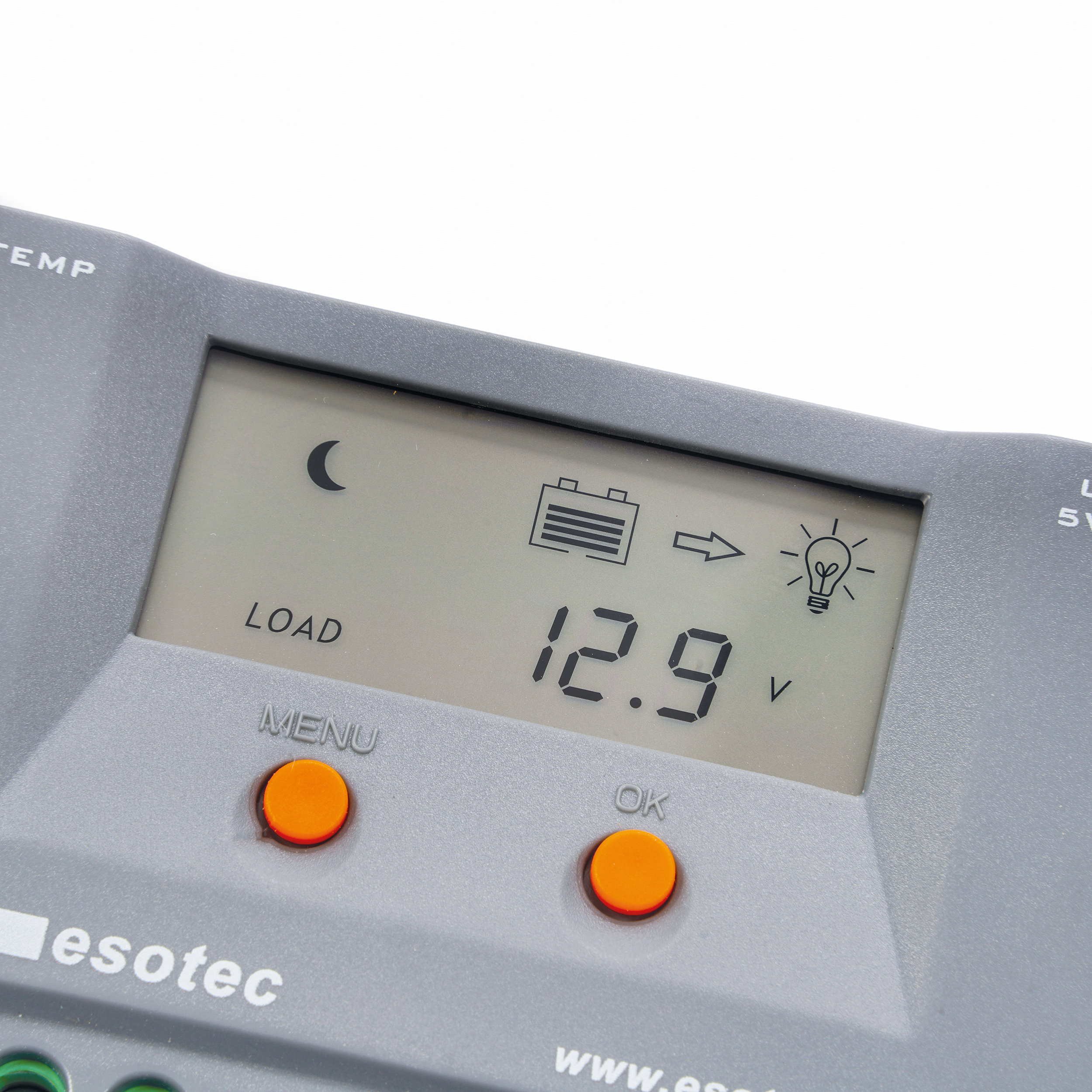

  • LCD Anzeige der wichtigsten Parameter
  • Fehleranzeige über LCD Display
  • Betriebsarten: Standard, Dusk to Dawn, Timer und Manuell Ein/ Aus

Mit seinen 30 A Ladestrom ist dieser Laderegler optimal für alle Insel-Solaranlagen mit großem Erweiterungspotential geeignet. Ein übersichtliches LCD-Display gibt permanent Auskunft über den Betriebszustand und aktuellen Daten. Die Erkennung der Betriebsspannung des angeschlossenen Akkus erfolgt automatisch. Eventuelle Fehler in der Anlage oder abweichende Betriebszustände werden im LCD Display über Fehlercodes angezeigt.

Zusätzlich sind mehrere Betriebsarten möglich. Der normale Betrieb als Laderegler (Systemmodus) oder ein Day2(to)day Modus. Dieser Modus ist zum Betrieb von Außenbeleuchtung geeignet. Bei Dunkelheit wird der Ausgang aktiviert und bei Helligkeit oder entladenem Akku wieder abgeschaltet.
Zusätzlich kann die Abschaltzeit nach Einbruch der Dunkelheit auf 2 bis 9 Stunden (in Stundenschritten) eingestellt werden. Im Manuellen Modus kann die Last durch einen eingebauten Taster manuall ein- und ausgeschaltet werden.

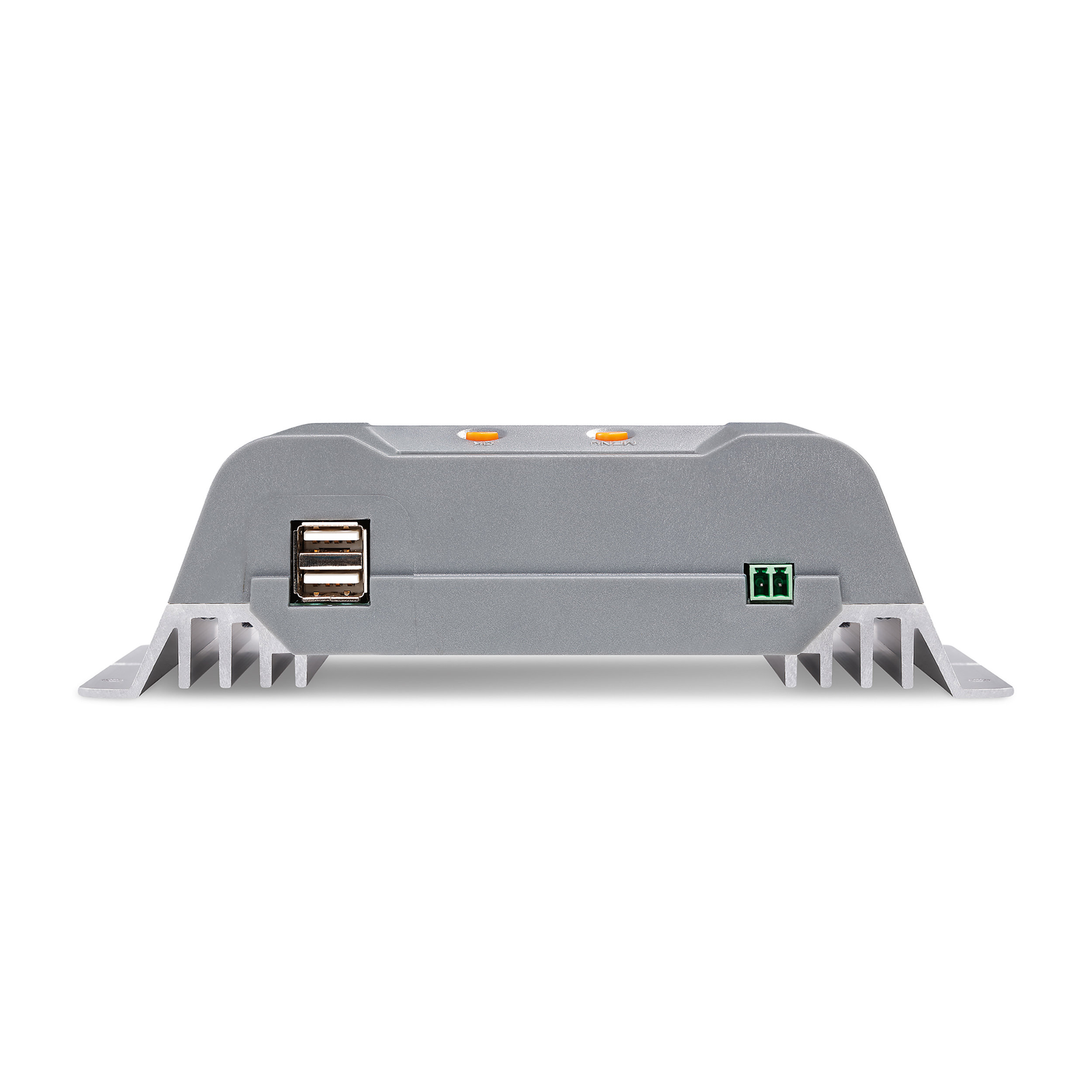

Über zwei USB-Buchsen können bequem Mobiltelefone uws. geladen werden.

Alle Ein und Ausgänge sind elektronisch vor Verpolung und Überlastung geschützt.

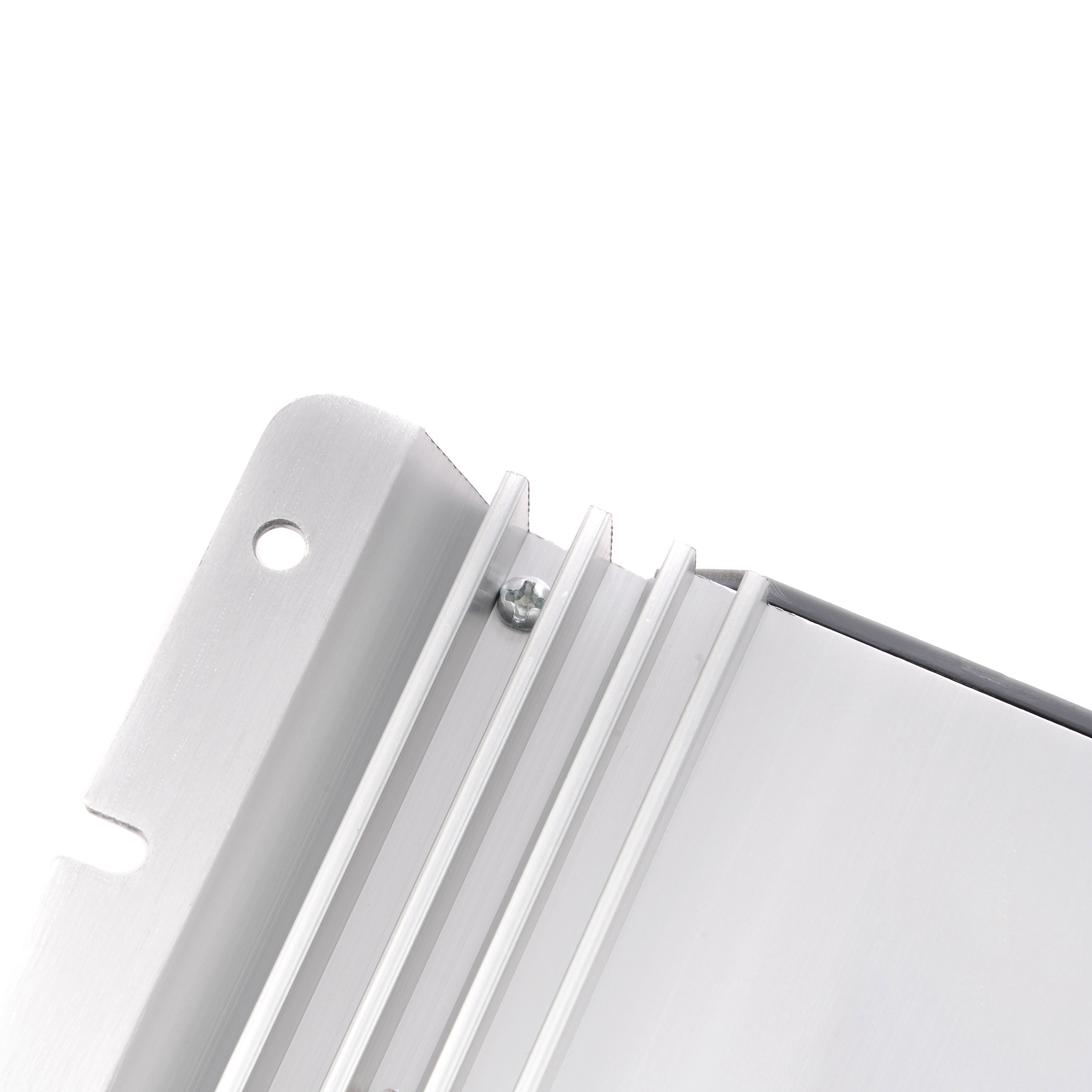

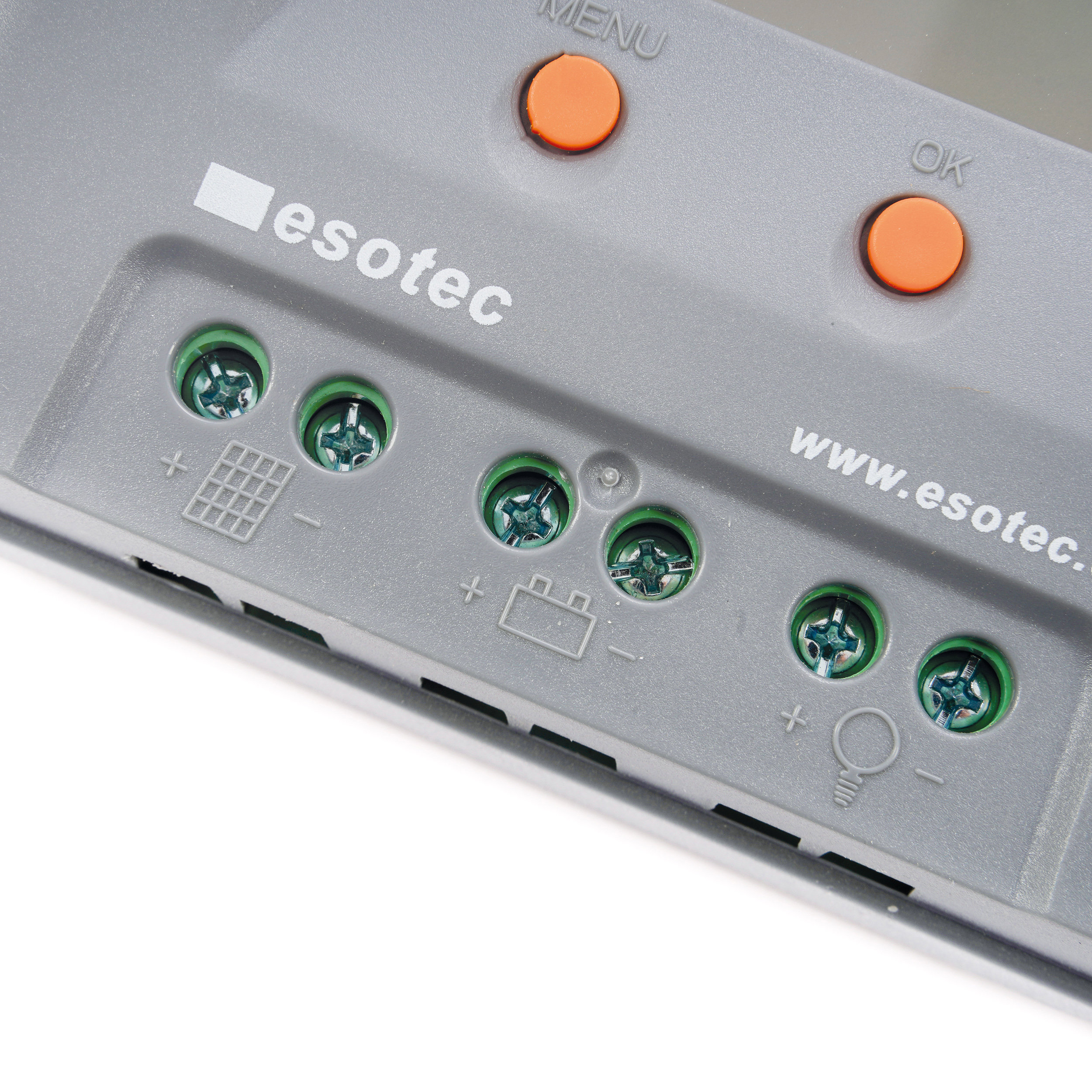

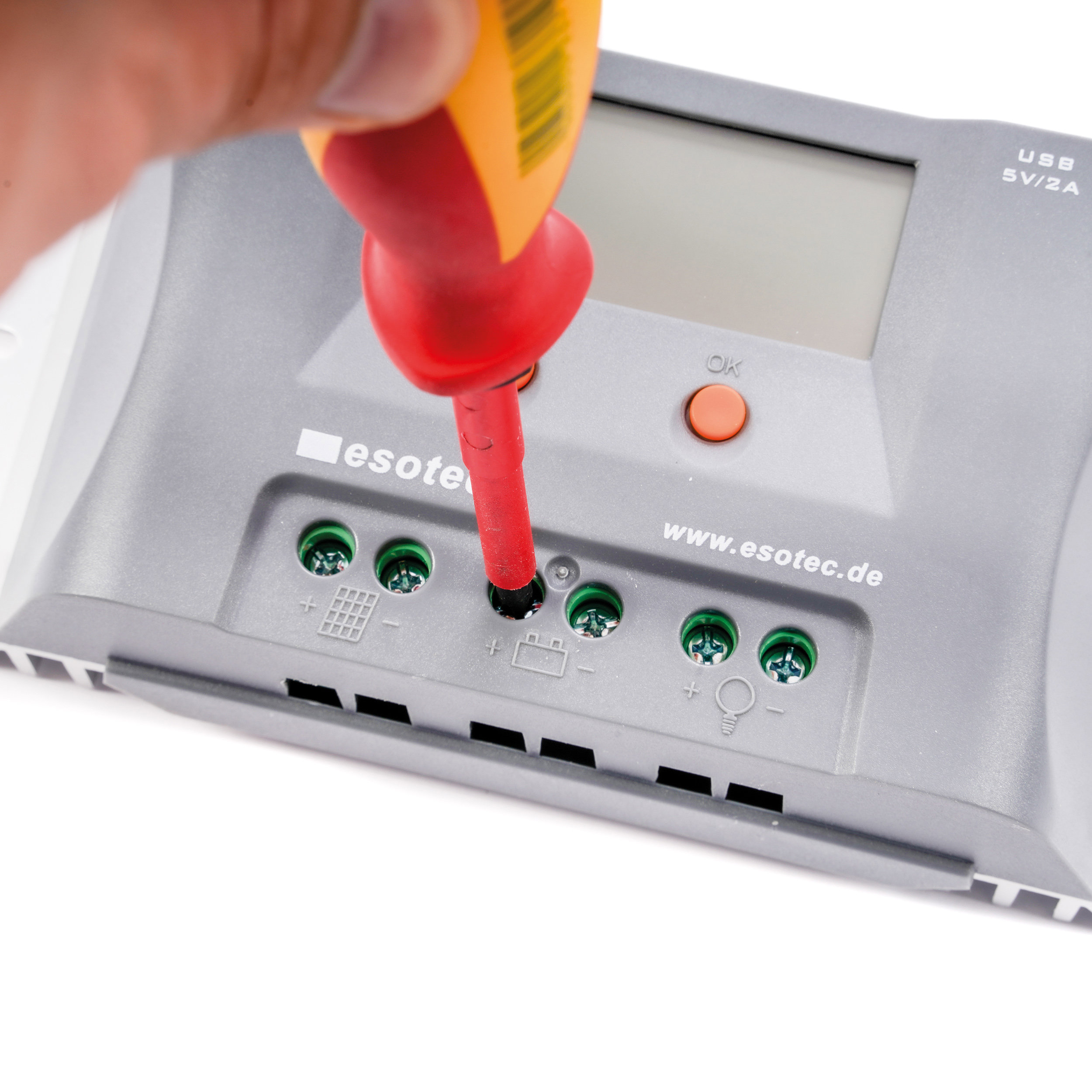

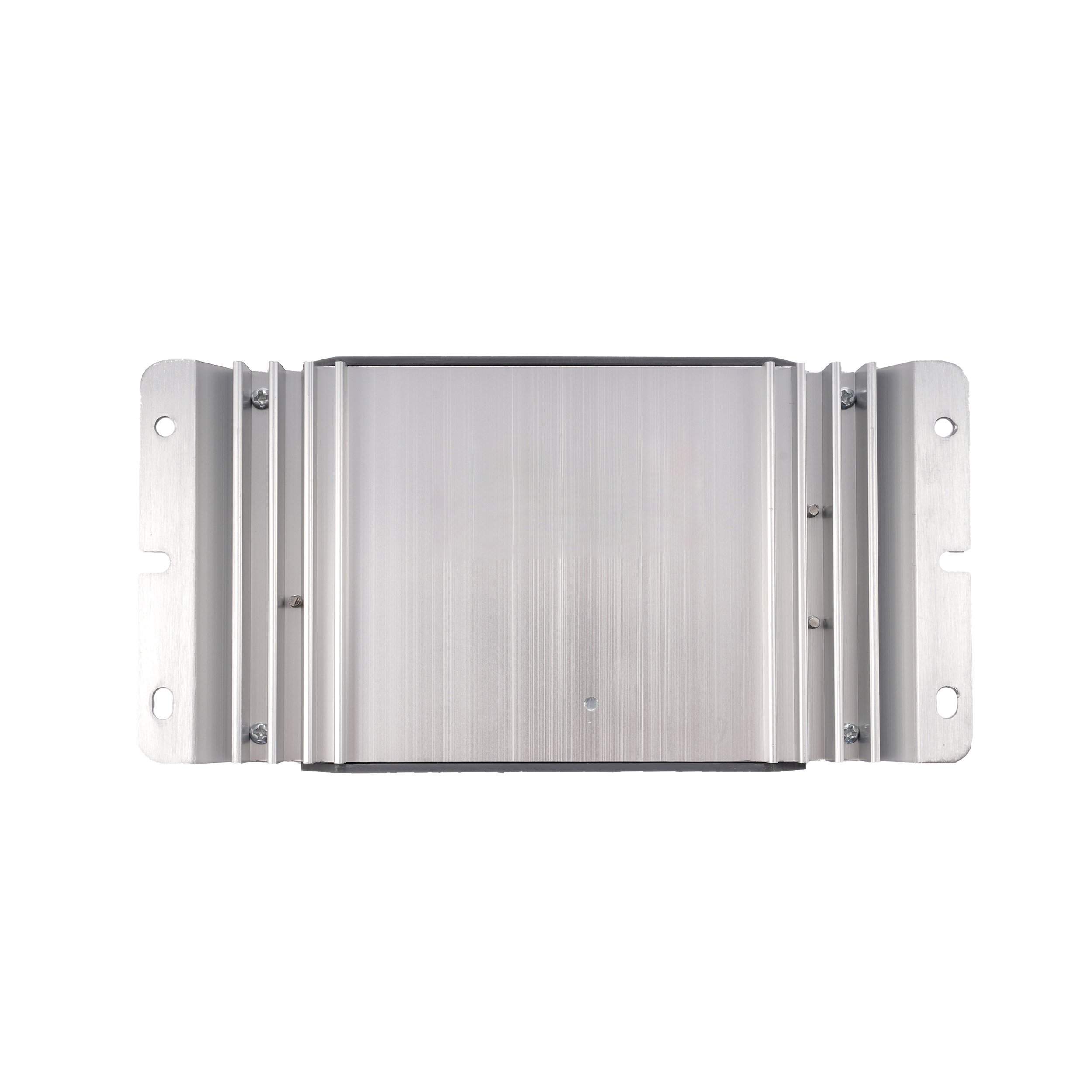

Der Anschluss erfolgt über 6 Anschlussklemmen für max. 10 mm2 Kabelquerschnitt. Montagefreundliches Kunststoffgehäuse auf Alu-Kühlkörper.

TIPP: Was ist der Unterschied zwischen einem PWM (Puls-Weiten-Modulation) und einem MPPT (Maximum-Power-Point) Laderegler?

Der PWM-Laderegler stellt prinzipiell eine Direktverbindung zwischen dem PV-Generator (Solarmodul) und des angeschlossenen Akkus her. Die Spannung des Solarmoduls ist geringfügig höher als die Akkuspannung (z. B. bei einem 36-zelligen Solarmodul ca. 17 V). Als Ergebnis wird die Spannung des PV-Generators (Solarmodul) auf die Spannung des Akkus heruntergezogen und der Ladestrom des Akkus entspricht dem Strom des PV-Generators (Solarmodul) .

Der MPPT-Laderegler wird dann eingesetzt, wenn die Spannung des Solarmoduls viel höher als die Spannung des angeschlossenen Akkus ist. Das Maximum Power Point Tracking verfügt über eine indirekte Verbindung zwischen dem PV-Generator (Solarmodul) und des Solarakkus. Die indirekte Verbindung umfasst einen DC/DC-Spannungswandler, der überschüssige PV-Spannung in zusätzlichen Strom mit niedrigerer Spannung umwandeln kann, ohne dass dabei Leistung verloren geht. Somit erhält man eine um ca. 20% höhere Effizienz gegenüber PWM-Ladereglern. MPPT-Steuerungen tun dies über einen adaptiven Algorithmus, der dem Punkt maximaler Leistung des PV-Generators folgt und dann die Eingangsspannung so anpasst, dass die effizienteste Energiemenge für das System gewonnen wird.

Da aber MPPT-Laderegler teurer sind als die PWM-Laderegler rechnen sich diese nur in größeren Solaranlagen und bei Verwendung von Solarmodulen mit höherer Spannung.

laderegler Laderegler
Laderreglertyp: PWM
Systemspannung: 12/ 24 V
PV-Eingangsleistung: Max. 400 Wp bei 12 V und 800 Wp bei 24 V
PV-Eingangsspannung: Max. 55 VDC
Ladestrom: Max. 30 A
Lastausgang vorhanden? Ja
Laststrom: Max. 30 A
Geeignet für Akkutyp: GEL (Blei-Gel-Akku)
FLD (Blei-Säure-Akku)
Ladeparameter: Siehe Anleitung / Datenblatt
USB-Ausgang: 5 VDC/ max. 2 A
Eigenstromverbrauch: Ca. 5 mA
Betriebshöhe: Maximal 4000 m über NN
Schutzart: IP 32
Abmessungen: 189 x 96 x 53 mm (L x B x H)
Gewicht: Ca. 420 g
  • 1 x Solar Laderegler
  • 1 x Temperatursensor
PDF
Anleitung Laderegler (DE)
Herstellerinformation:

esotec GmbH
Weberschlag 9
92729 Weiherhammer
Deutschland
info@esotec.de


Verantwortliche Person:

esotec GmbH
Weberschlag 9
92729 Weiherhammer
Deutschland
info@esotec.de

Zubehör & Ersatzteile

15,08 € UVP: 16,76 €? -10%
Der Artikel Verlängerung 2 x 1 m/ 6 mm²/ MC4 auf offene Enden wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt. An den Kabeln sind je eine MC4 Buchse und Stecker, an der anderen Seite offene Kabelenden vorhanden. Die Leitungen sind immer paarweise verpackt. Diese Leitung mit offenen Kabelenden ist besonders zum Anschluss des Solarmoduls am Laderegler oder Verteiler geeignet.

  • Länge: 2 x 1 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • 2 offene Enden und je einen MC4 Stecker und Buchse

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

12,56 €
Der Artikel Verlängerung 2 x 2 m/ 6 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 2 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

25,17 €
Der Artikel Verlängerung 2 x 5 m/ 6 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 5 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

41,97 €
Der Artikel Verlängerung 2 x 10 m/ 6 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 10 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

31,05 €
Der Artikel Kabelset MC4 auf Klemmblock 2x1 m 10 qmm wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.
  • 2 er Set für Plus- und Minus-Kabel
  • 1 m 10 qmm Anschlusskabel für Laderegleranschluss (Max. 30 A)
  • 1 Anschluss für weiteres max. 35 qmm Kabel
  • 4 Solarmodul-Anschlüsse für max. 16 qmm Querschnitt

Mehrere Solarmodule fachgerecht und sicher an einen Laderegler anzuschließen stellt manchmal ein Problem dar. Mit unseren Solarmodul-Verteiler können Sie bis zu 4 Solarmodule sicher an einen Laderegler anschließen. An den 4 offenen Klemmen können Kabel mit einem Durchmesser von bis zu 16 qmm angeschlossen werden. Der Strom wird dann über die hochwertige Verteilerklemme über das 10 qmm Kabel zum Laderegler geleitet.

Die Verteilerklemme kann auf eine DIN-Schiene übersichtlich und sicher montiert werden. Sollten Sie die einzelnen Solarmodule noch gegen Rückstrom sichern müssen, dann können Sie noch unsere Diode mit MC4 Stecker (Art.-Nr.: 141009) einsetzen.

Bitte beachten Sie, dass auf Grund des 10qmm Kabels der Gesamtstrom von 30 A nicht überschritten werden darf.

Produktansicht öffnen

19,29 €

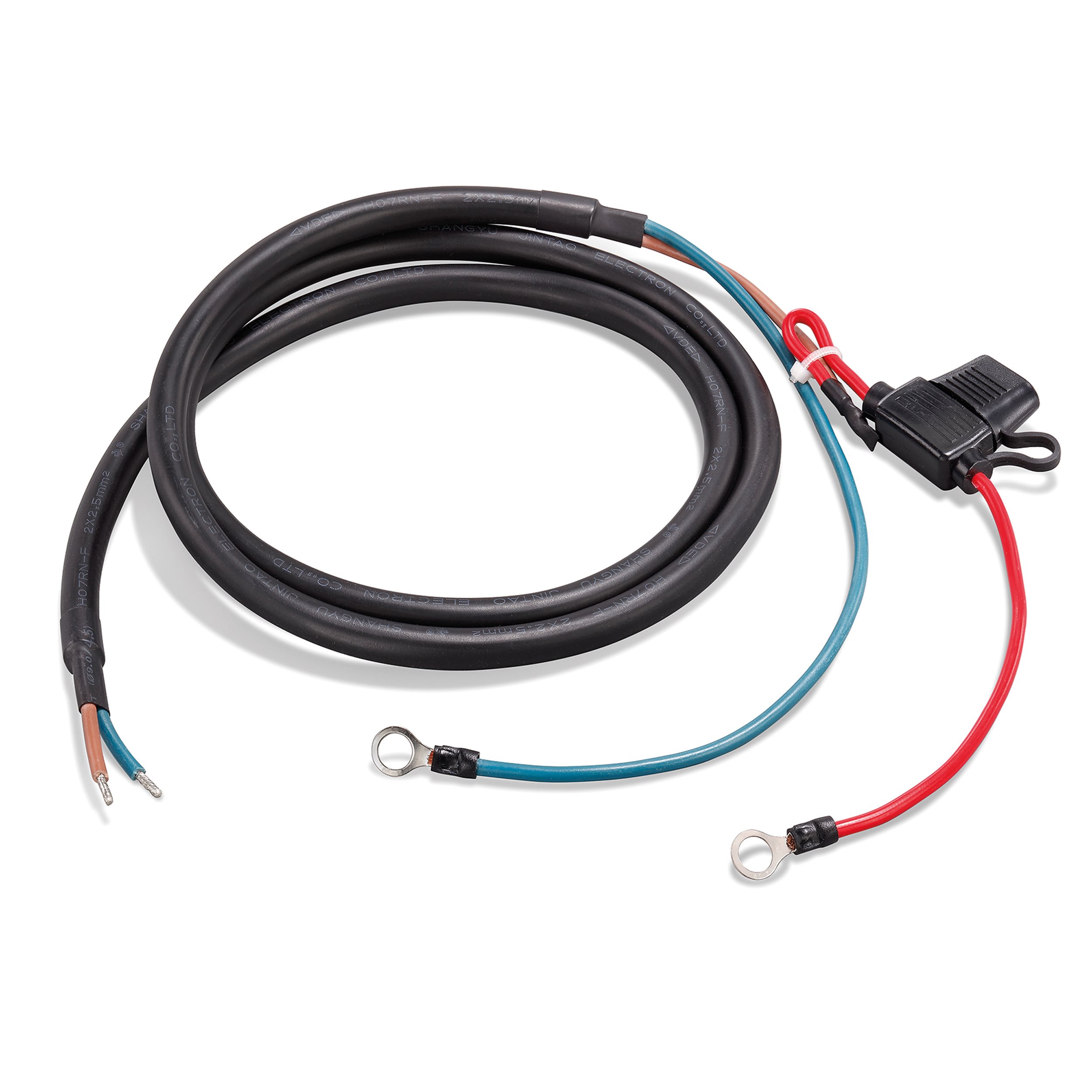

Der Artikel Batteriekabel Sicherung 30A/ Öse M8/ Querschnitt 4 qmm/ Länge 1,5 m wurde %QTY% mal in den Warenkorb gelegt
