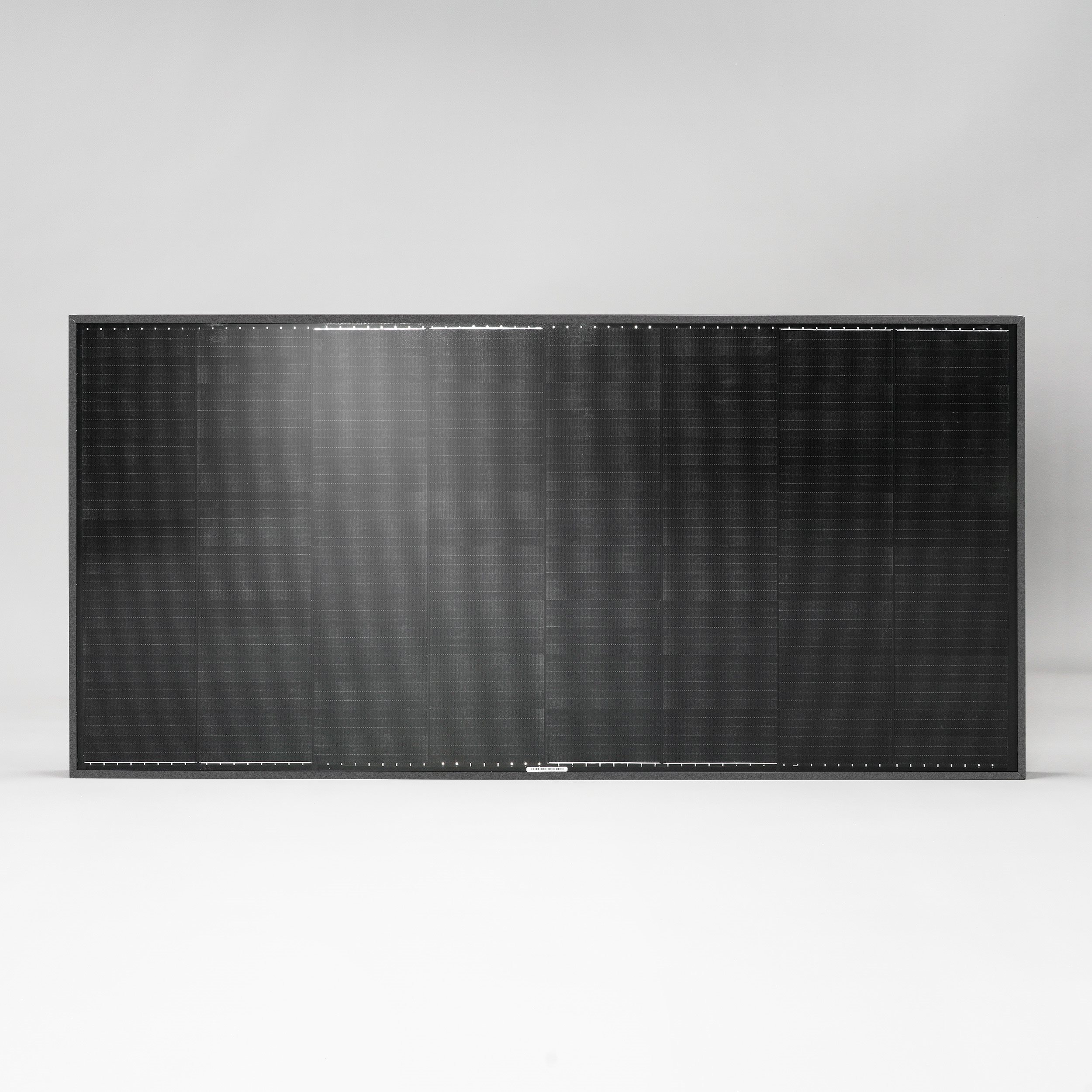

Seraphim Solarmodule 135 Wp 36,9 V mono - 1170 x 575 x 35 mm

Seraphim
Artikel-Nr.: 131079

92,44 €

Sofort verfügbar
Einen Moment dein Versandzeitpunkt wird berechnet...
Peter Sonnenschein
Gartenfreund & Solarexperte
Unser Premium-Solarmodul, in Dachschindeltechnologie! Die Solarmodule haben dadurch kleine Abmessungen und lassen sich somit auch bei engen Platzverhältnissen optimal montieren!
Produktbeschreibung

Maximale Leistung bei kleinen Abmessungen!

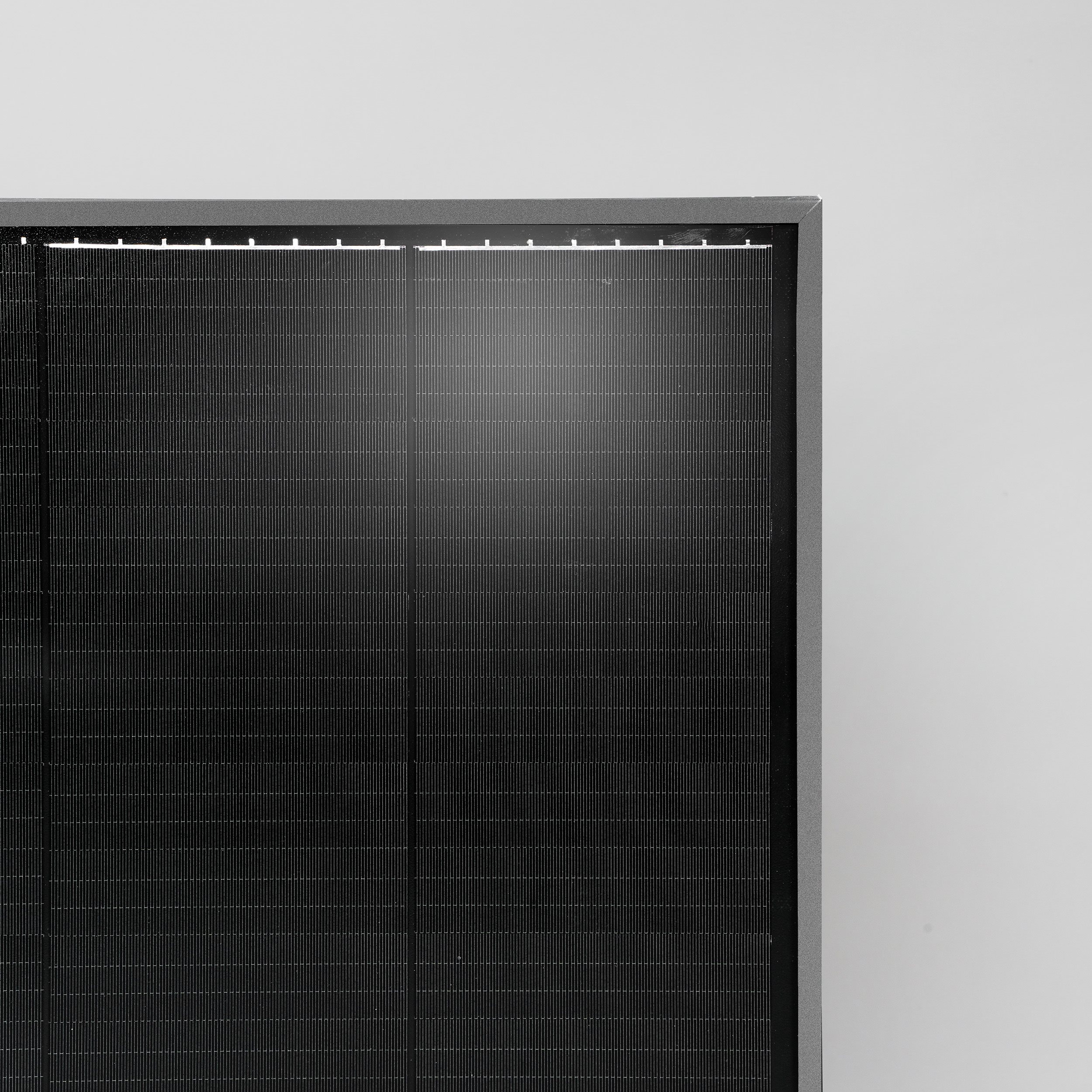

Dank neuartiger platzsparender Dachschindeltechnologie und monokristalline Solarzellen erhalten wir hier technisch hervorragende Solarmodule. Da die einzelnen Solarzellen effektiv übereinander gelegt sind, spart man sich den Platz bei der Reihenschaltung zwischen den einzelnen Zellen. Mit einer Länge von nur ca. 117 cm und einer Breite von 57,5 cm ist es auch bei kleinen Platzverhältnissen möglich leistungsfähige Solarmodule einzusetzen.

Teilabschattung? Kein Problem!

In vielen Solarmodulen sind alle Solarzellen hintereinander (in Reihe) geschaltet. Wird nun ein Bereich des Solarmoduls teilabgeschattet führt dies bis zum Ausfall des Solarmoduls. Unsere Solarmodule mit Dachschindeltechnologie sind in einzelne Stränge (Strings) unterteilt. Die Leistung des Solarmoduls teilt sich auf diese Stränge auf. Sollte nun ein Strang abgeschattet sein, dann produzieren die verbleibenden Stränge noch die volle Leistung und das Solarmodul ist noch in der Lage Energie zuliefern. Es fällt nur der einzelne Strang aus. Somit bedeutet eine Teilabschattung keinen Totalausfall des Solarmoduls, sondern lediglich eine Leistungsreduzierung. Dieses Solarmodul ist mit 9 parallelen Strängen und 3 Bypass Dioden ausgeführt.

Für Solar-Inselanlagen mit MPPT-Laderegler!

Durch die Ausgangsspannung von 36,9 V im MPPT-Bereich des Solarmoduls eignet es sich hervorragend zum Einsatz mit MPPT-Ladereglern. Besonders bei Teilabschattung arbeitet das Solarmodul noch mit voller Ausgangsspannung! In Verbindung mit einem MPPT-Laderegler erreichen Sie dadurch ein optimales Team in allen Betriebszuständen mit maximal möglicher Energiegewinnung!

Als Energielieferant für unsere Wasserboiler

Warmes Wasser mit Sonnenlicht! Dies ermöglichen unsere neuen Wasserboiler. Preiswerter und effektiver als jede Solarthermie-Anlage. Je nach Boilervolumen können mehr oder weniger dieser Solarmodule eingesetzt werden. Klein in den Abmessungen, leicht alleine montierbar und effektiv!

Optimal zur Versorgung unserer Poolpumpen

Durch die Nennespannung von 36,9 V sind diese Solarmodule optimal zur Versorgung unserer neuen Poolpumpen geeignet. Je nach Leistungsbedarf der Pumpe können mehrere Solarmodule parallel geschaltet werden.

Auch für Balkonkraftwerke geeignet

Die Nennspannung von 36,9 V befindet sich genau im MPPT-Punkt der meißten Micro-Wechselrichter. Sie können somit mit einem Solarmodulpaar und Wechselrichter "klein" anfangen, Erfahrungen sammeln und später Ihre Anlage mit weiteren Solarmodulen erweitern. Je nach Belieben, Platz und Geldbeutel.

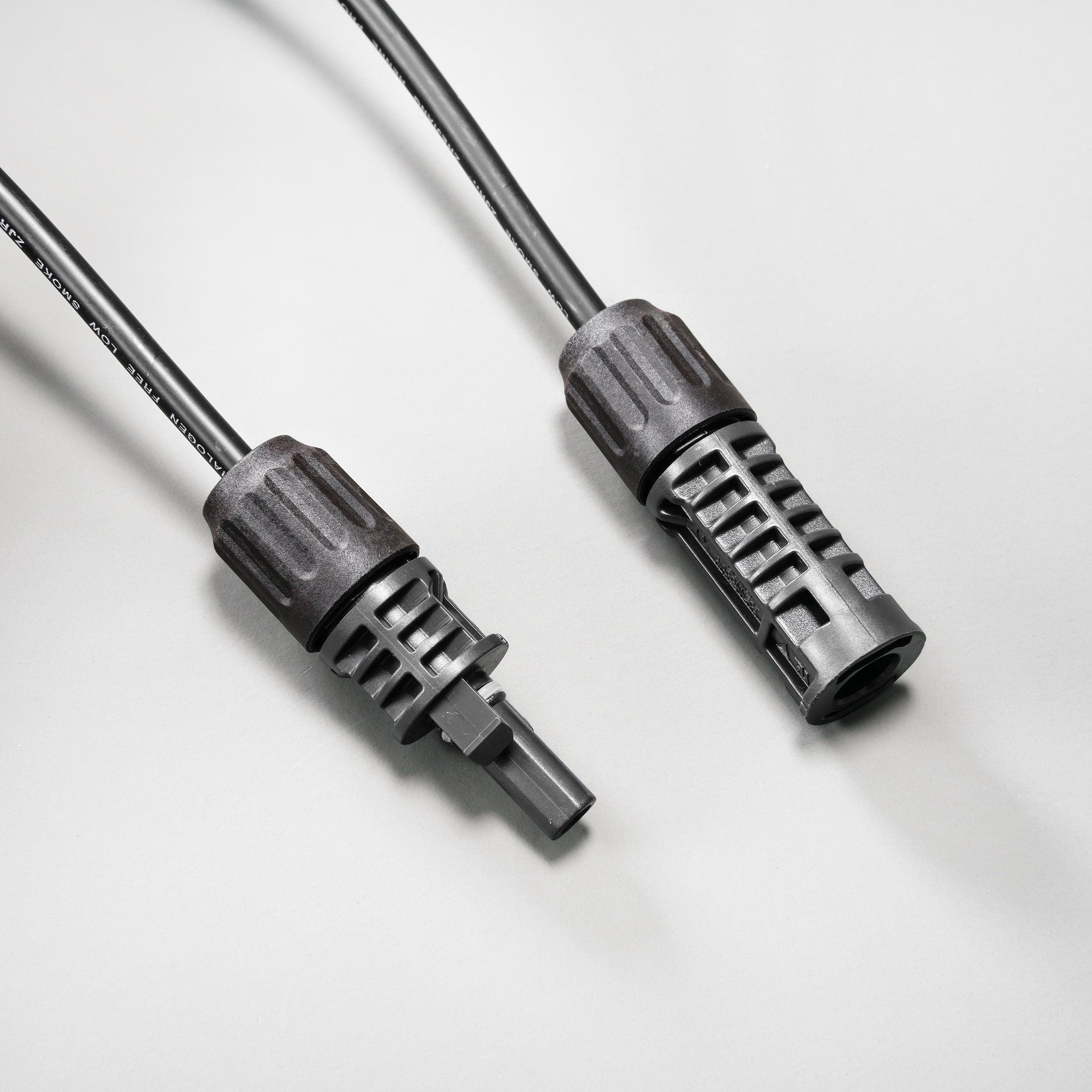

Anschlussleitungen mit MC4 kompatiblen Stecksystem

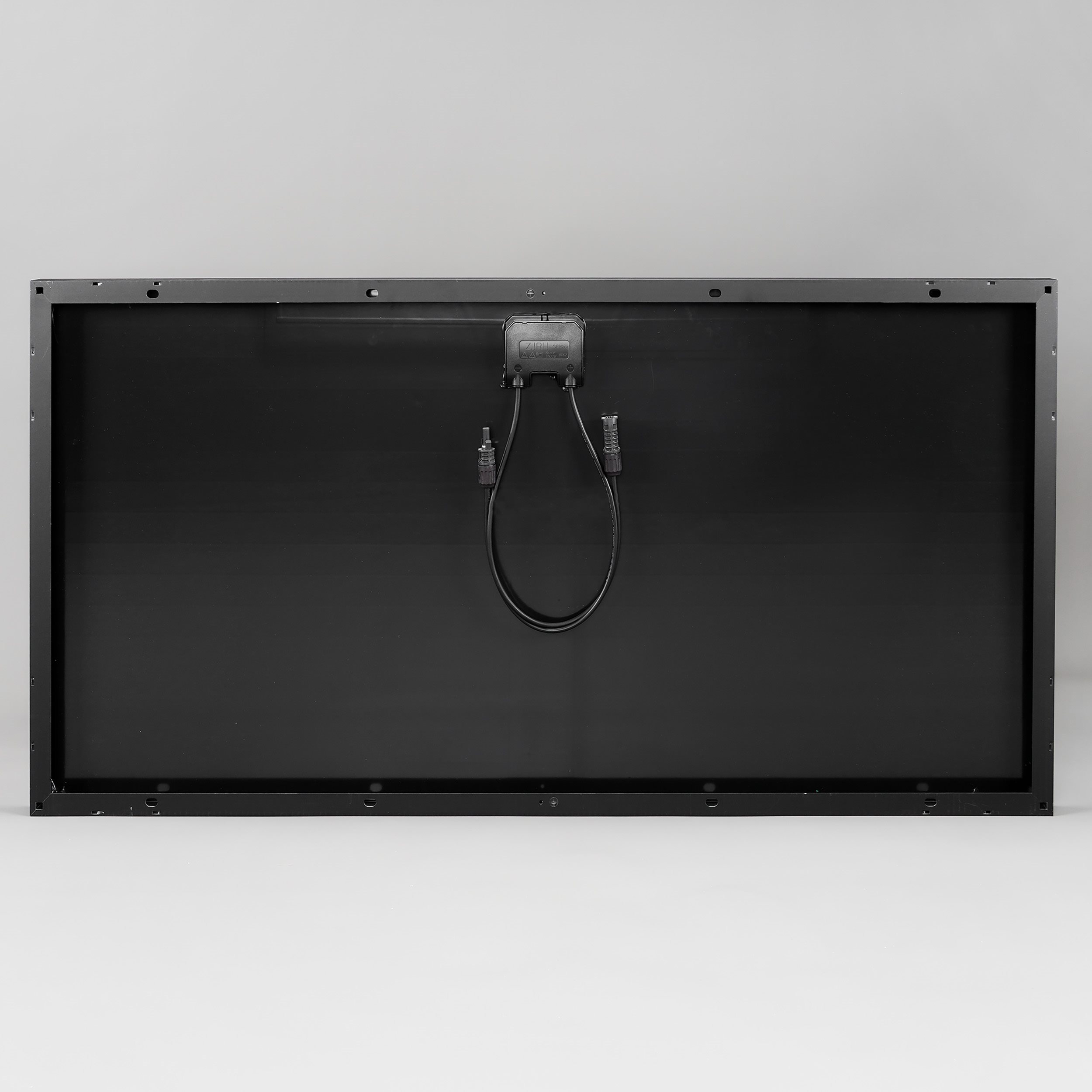

Am Ende der Anschlussleitungen ist je ein MC4 kompatibler Stecker und Buchse vorhanden. Dies ermöglicht es Ihnen auf einfache Art und Weise (Plug and Play) Ihre Solaranlage mit unserem Zubehör aufzubauen und je nach Wunsch zu erweitern!

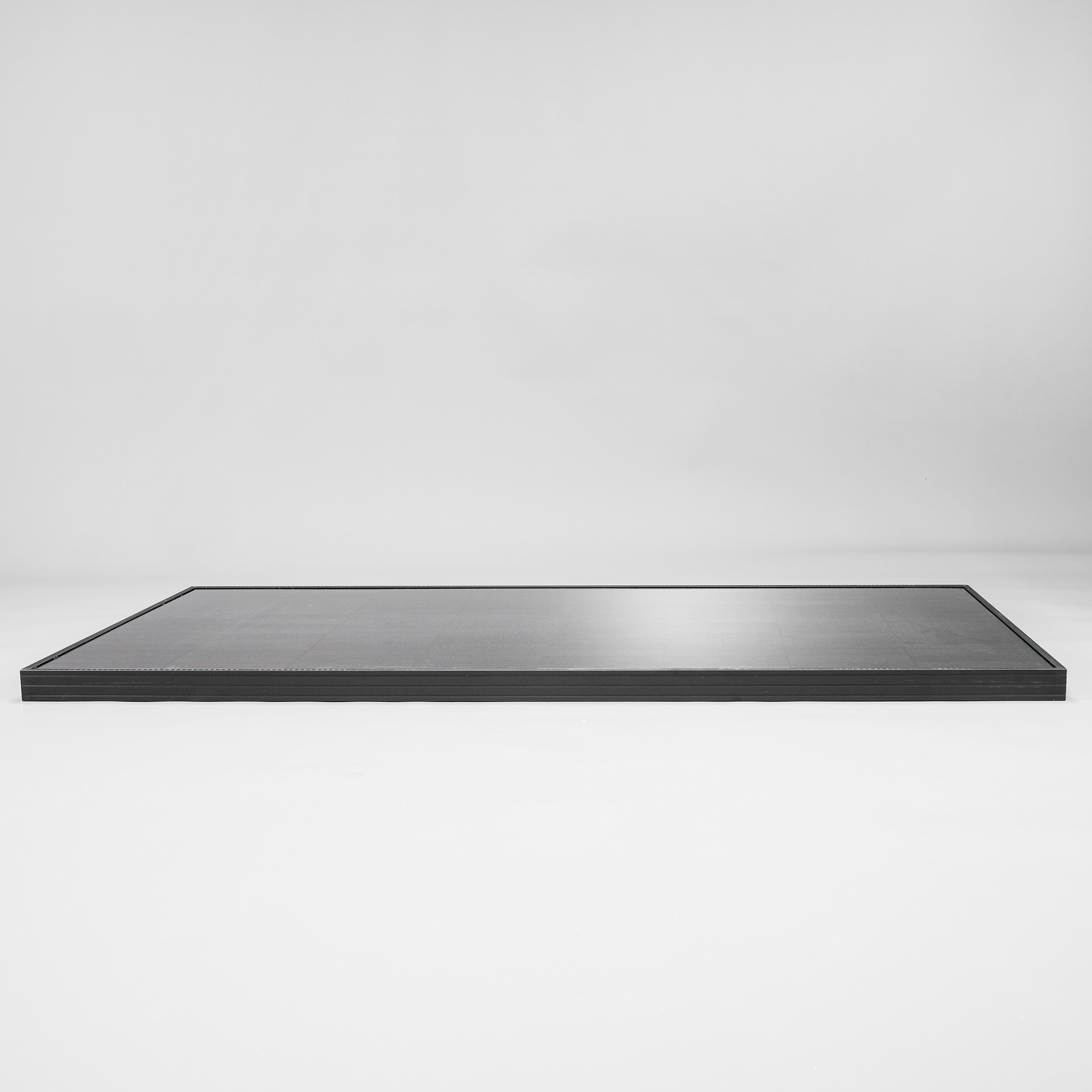

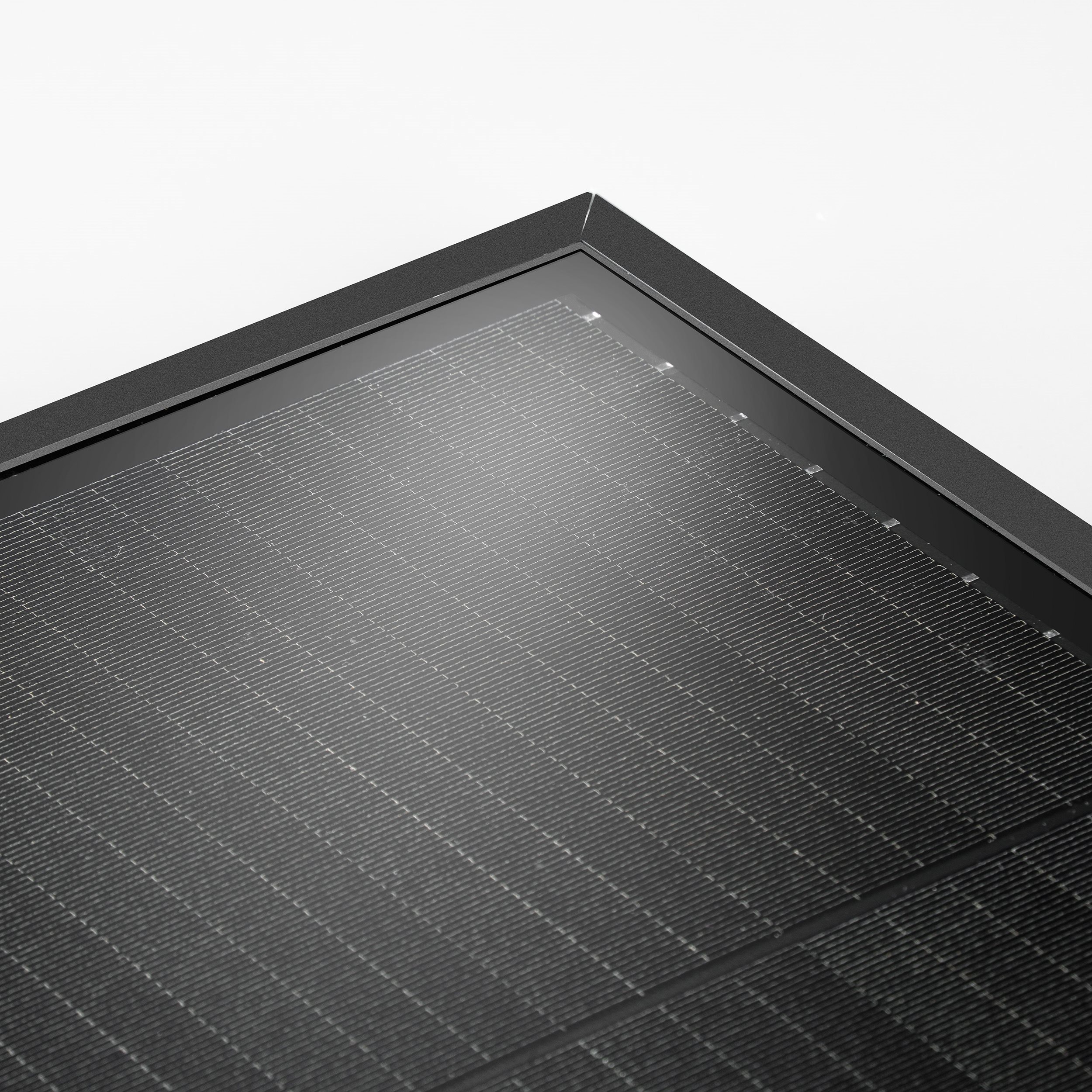

Das Modul hat einen umlaufenden 35 mm hohen schwarzen Alurahmen. Die Vorderseite ist mit gehärtetem Glas und die Rückseite in einer weißen EVA-Folie ausgestattet. Als Anschluss dienen zwei je 0,5 m lange Leitungen mit 4 qmm Querschnitt und MC4 kompatiblen Steckverbindern.

solarmodul Solarmodul
Nennleistung: 135 Wp +/- 4,99 W
Nennspannung: 36,9 V (Umpp)
Nennstrom: 3,66 A (Impp)
Leerlaufspannung: 42,4 (Uoc)
Kurzschlussstrom: 4,06 A (Isc)
Wirkungsgrad: 19,72 %
Testbedingungen: Alle Angaben unter Standard-Testbedingungen: 1000 W/m2, AM: 1,5 Zelltemperatur: 25 °C
Maximale Systemspannung: 600 V
Zelltyp: Monokristallin
Anzahl der Stings/Teilflächen: 9 interne Strings (parallel verschaltet)
Bypass-Dioden verbaut? Ja, 3 Stück
Sperrdiode verbaut? Nein
Anschluss-Steckertyp: MC4 kompatibel
Länge der Anschlusskabel: 50 cm, Querschnitt 4 mm² mit MC4 kompatiblen Steckverbindungen
Temperaturbereich: -40°C bis +85°C
Zertifizierungen: Hageltest nach ICE 61215
Leistungsgarantie: 25 Jahre (auf 80% der Nennleistung)
Material des Rahmens: Aluminium schwarz eloxiert
Abmessungen: 1170 x 575 x 35 mm (L x B x T)
Gewicht: Ca. 8 kg
  • 1 x Solarmodul (einzeln & sicher verpackt mit umlaufender Kartonage)
Solarmodul
Seraphim Herstellerinformationen

Zubehör & Ersatzteile

16,76 € UVP: 19,29 €? -13%
Der Artikel Verlängerung 2 x 5 m/ 4 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 5 m
  • Kabelquerschnitt: 4 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

25,17 €
Der Artikel Verlängerung 2 x 5 m/ 6 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 5 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

33,57 €
Der Artikel Verlängerung 2 x 10 m/ 4 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 10 m
  • Kabelquerschnitt: 4 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

12,56 €
Der Artikel Verlängerung 2 x 2 m/ 6 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 2 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

41,97 €
Der Artikel Verlängerung 2 x 10 m/ 6 mm²/ MC4 kompatibel wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt und an den Enden ist je eine MC4 kompatible Buchse und Stecker vorhanden. Die Leitungen sind immer paarweise verpackt.

  • Länge: 2 x 10 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • Steckersystem MC4 kompatibel

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

15,08 € UVP: 16,76 €? -10%
Der Artikel Verlängerung 2 x 1 m/ 6 mm²/ MC4 auf offene Enden wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Professionelle Solarkabel, ein wichtiger Baustein einer Solaranlage

Das Kabel ist aus UV- und witterungsbeständigen Material ausgeführt. An den Kabeln sind je eine MC4 Buchse und Stecker, an der anderen Seite offene Kabelenden vorhanden. Die Leitungen sind immer paarweise verpackt. Diese Leitung mit offenen Kabelenden ist besonders zum Anschluss des Solarmoduls am Laderegler oder Verteiler geeignet.

  • Länge: 2 x 1 m
  • Kabelquerschnitt: 6 mm²
  • Kabel: UV- und witterungsbeständig
  • 2 offene Enden und je einen MC4 Stecker und Buchse

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

8,36 €
Der Artikel Diode 45V/ 15 A mit MC4 kompatiblen Zwischenstecker wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Viele Solarmodule haben aus Gründen des Spannungsverlustes keine Sperrdiode!

Dies schafft jedoch Probleme bei der Parallelschaltung mehrerer Solarmodule. Bei Teilabschattung würde ein Rückstrom des stärkeren zum schwächeren Solarmodul stattfinden und somit kostbare Solarenergie verschwendet werden oder die Anlage erst gar nicht funktionieren.

Durch den Einsatz dieses Zwischensteckers wird dies durch die eingebaute Sperrdiode verhindert! Der Zwischenstecker ist mit einem MC4-kompatiblen Stecker und -Buchse ausgeführt und fügt sich somit optimal in unser Solarmodulsortiment ein.

Hinweis: Stecker nicht unter Last ziehen! Bitte unbedingt max. Spannung und Strombelastbarkeit beachten!

  • Max. Strombelastbarkeit: Isc 15 A
  • Max. Spannung: Uoc 45 V
  • Stecker und Buchse: MC4 kompatibel
Produktansicht öffnen

5,84 €
Der Artikel 2-fach-Verteilerset mit MC4 kompatiblen Steckverbindungen wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Zum Parallelverschalten von Solarmodulen in Solar-Inselanlagen

Praktischer Verteiler mit MC4 kompatiblen Steckverbindungen. Bitte beachten Sie bei der Dimensionierung die max. Strombelastbarkeit von 30 A!

Hinweis: Stecker nicht unter Last ziehen! Nicht für Netzeinspeiseanlagen geeignet!

  • Max. Systemspannung: 600 VDC
  • Max Gesamtstrombelastung: 30 A
  • Schutzart: IP 67
  • Kontaktwiderstand: =<0,5 mOhm
  • Temperaturbereich: -40°C bis +90°C
  • Material: PPO (Polyphenylenether)
  • Lieferung: Je ein Pluspol und Minuspolverteiler

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

10,04 €
Der Artikel 2-fach-Verteilerset mit Kabel und MC4 kompatiblen Steckverbindungen wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Zum Parallelverschalten von Solarmodulen in Solar-Insel und kleinen Netzeinspeiseanlagen

Praktischer Verteiler mit MC4 kompatiblen Steckverbindungen. Bitte beachten Sie bei der Dimensionierung die max. Strombelastbarkeit von 30 A! Dieser Verteiler ist nur zum Einsatz in Solar-Inselanlagen oder Balkon-Solaranlagen geeignet.

Hinweis: Stecker nicht unter Last ziehen!

  • Max. Systemspannung: 1000 VDC
  • Max Gesamtstrombelastung: 30 A
  • Schutzart: IP 67
  • Kontaktwiderstand: =<0,5 mOhm
  • Temperaturbereich: -40°C bis +90°C
  • Material: PPO (Polyphenylenether)/ XLPE
  • Kabelquerschnitt: 4 qmm
  • Kabellänge: ca. 19 cm
  • Lieferung: Je ein Pluspol und Minuspolverteiler

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

10,88 €
Der Artikel 4-fach-Verteilerset mit MC4 kompatiblen Steckverbindungen wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Zum Parallelverschalten von Solarmodulen in Solar-Inselanlagen.

Praktischer Verteiler mit MC4 kompatiblen Steckverbindungen. Bitte beachten Sie bei der Dimensionierung die max. Strombelastbarkeit von 30 A!

Hinweis: Stecker nicht unter Last ziehen! Nicht für Netzeinspeiseanlagen geeignet!

  • Max. Systemspannung: 600 VDC
  • Max Gesamtstrombelastung: 30 A
  • Schutzart: IP 67
  • Kontaktwiderstand: =<0,5 mOhm
  • Temperaturbereich: -40°C bis +90°C
  • Material: PPO (Polyphenylenether)
  • Lieferung: Je ein Pluspol und Minuspolverteiler

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

7,52 €
Der Artikel 3-fach-Verteilerset mit MC4 kompatiblen Steckverbindungen wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

Zum Parallelverschalten von Solarmodulen in Solar-Inselanlagen

Praktischer Verteiler mit MC4 kompatiblen Steckverbindungen. Bitte beachten Sie bei der Dimensionierung die max. Strombelastbarkeit von 30 A!

Hinweis: Stecker nicht unter Last ziehen! Nicht für Netzeinspeiseanlagen geeignet!

  • Max. Systemspannung: 600 VDC
  • Max Gesamtstrombelastung: 30 A
  • Schutzart: IP 67
  • Kontaktwiderstand: =<0,5 mOhm
  • Temperaturbereich: -40°C bis +90°C
  • Material: PPO (Polyphenylenether)
  • Lieferung: Je ein Pluspol und Minuspolverteiler

Die Lieferung umfasst die auf dem Produktbild abgebildeten Ersatz- und Zubehörteile.

Produktansicht öffnen

69,95 €
Der Artikel Trennschalter allpolig mit MC4 Anschluss wurde %QTY% mal in den Warenkorb gelegt
Entschuldigen Sie das hat leider nicht geklappt. Bitte klicken Sie hier und legen dann den Artikel wie gewohnt in den Warenkorb.

In vielen Solaranwendungen ist es wichtig die Solarmodule sicher von der Last zu trennen. Mit unserem Trennschalter können Sie allpolig diese Aufgabe sicher ausführen. Halterung für Wandmontage im Lieferumfang. Anschluss über MC4 Steckverbindungen. MC4 Gegenstecker und Buchsen zum Anschluss Ihrer Solarleitungen im Lieferumfang enthalten.

Technische Daten:

  • Max. Schaltleistungen: 300V/ 32 A, 500 V/ 32 A, 600 V/ 13 A und 1000 V/ 9 A
  • Schutzart: IP66
  • Umgebungstemperaturbereich: -40°C bis +85°C
  • Kabellänge: ca. 15 cm
  • Steckverbindung: MC4 Stecker und Buchsen
  • Allpolige Abschaltung
  • Abmessungen (B x H x T): 10,5 x 20 x 10 cm
  • Gewicht: ca. 900 g
Produktansicht öffnen
